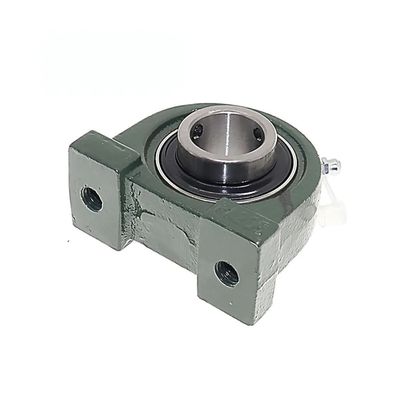

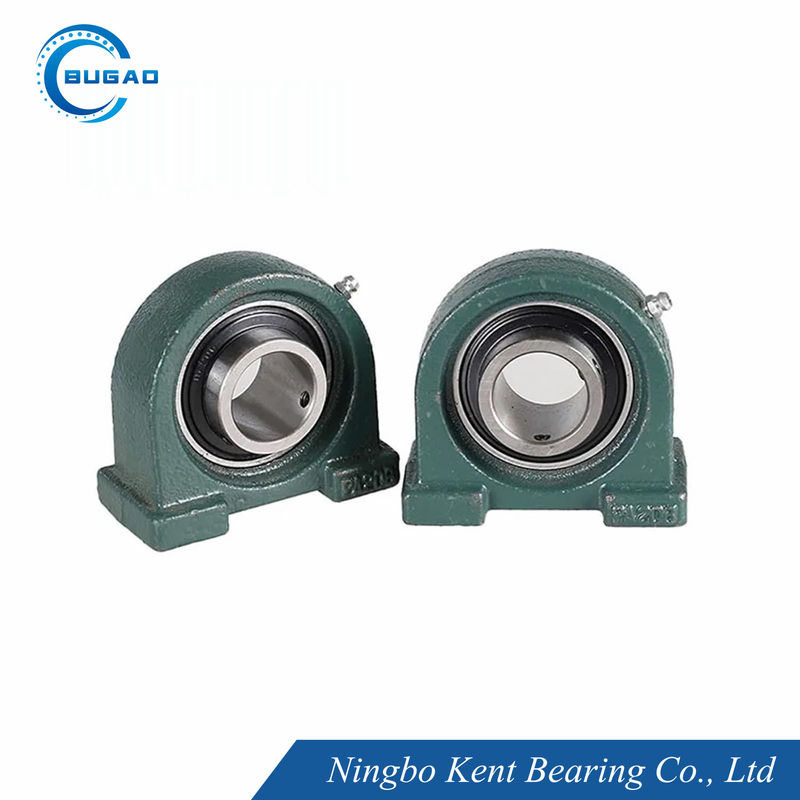

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201

Name: Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCPA201 UCPA202
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCPA201 UCPA202
MOQ:	1000 peças
Preço:	Negociável
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO 9001:2015

Nome do produto:

Rolamento do bloco de descanso

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Estrutura:

Revestimento de almofada/Revestimento de inserção

Detalhes da embalagem:

Embalagem individual, embalagem industrial/tubo, embalagem sob medida

Habilidade da fonte:

30,000, 000 conjuntos por ano

Destacar:

Rolamento de bloco de travesseiro autoalinhado

Rolamentos de esferas montados de 12 mm

Acessórios para motores de combustível

Descrição do produto

Acessórios de cozinha para alojamento automático UCPA201 12 mm

O rolamento de bloco de travesseiro 201 é um tipo comum de rolamento de esferas montado amplamente utilizado em vários equipamentos industriais.e casos de aplicação típicos para o rolamento de bloco de travesseiro 201.

1. Dimensões reais

As dimensões normalizadas do rolamento do bloco de travesseiro 201 são as seguintes (em milímetros):

Parâmetro	Dimensão (mm)
Diâmetro da fenda (d)	12 mm
Diâmetro externo (D)	32 mm
Largura do rolamento (B)	10 mm
Espaçamento entre o buraco de montagem (A)	50 mm
Diâmetro do buraco de montagem (B)	6.5 mm
Altura da habitação (H)	25 mm
Largura total (L)	80 mm

2Introdução ao material

Os principais materiais utilizados no rolamento do bloco de travesseiro 201 incluem:

Material de rolamento:
- GCr15 aço de rolamento: aço cromado de alto carbono com alta dureza, resistência ao desgaste e resistência à fadiga, adequado para cargas médias e operação de alta velocidade.
- Aço inoxidável: Usado em ambientes que exigem resistência à corrosão, como processamento de alimentos ou condições úmidas.
Materiais de construção:
- Ferro fundido: fornece alta resistência e durabilidade, adequado para a maioria dos ambientes industriais.
- Plástico: Usado para cargas leves ou aplicações que exigem isolamento, como na indústria alimentar ou farmacêutica.

3Casos de recurso

O rolamento de bloco de travesseiro 201 é amplamente utilizado nos seguintes campos devido ao seu design compacto, fácil instalação e durabilidade:

Máquinas agrícolas
- Usado em colhedoras, semeadoras e tratores para suportar eixos rotativos e suportar cargas médias.
- Seu design selado impede a entrada de poeira e umidade, prolongando a vida útil.
Sistemas de transportadores
- Utilizado em transportadores de correia e transportadores de rolos para suportar rolos e eixos, garantindo uma operação suave.
- Adequado para manuseio de materiais de carga leve a média.
Equipamento de processamento de alimentos
- O material de aço inoxidável cumpre os requisitos de higiene.
- O projeto resistente à corrosão é ideal para ambientes úmidos e limpos.
Ventiladores e sopradores industriais
- Usado para suportar eixos de ventilador, garantindo estabilidade e baixo ruído durante a operação de alta velocidade.
- Adequado para cargas médias e aplicações de alta velocidade.
Pequenas máquinas
- Utilizado em máquinas têxteis, máquinas de impressão e máquinas de embalagem para suportar componentes rotativos.
- O design compacto é ideal para aplicações com espaço limitado.
Eletrodomésticos
- Usado em máquinas de lavar roupa, secadores e ventiladores para proporcionar rotação suave e operação de baixo ruído.
- A sua durabilidade e a sua baixa manutenção tornam-na uma escolha ideal.

Vantagens

Fácil de instalar: O design do alojamento simplifica a instalação e remoção, reduzindo o tempo de inatividade.
Alta durabilidade: O aço de alta dureza e a caixa de ferro fundido garantem longa vida e confiabilidade.
Excelente vedação: vedações de borracha opcionais ou escudos metálicos evitam a contaminação e retêm a lubrificação.
Ampla aplicabilidade: adequado para vários ambientes industriais e tipos de equipamento.

O rolamento de bloco de travesseiro 201, com o seu design compacto, alta durabilidade e ampla gama de aplicações, é um componente essencial nos equipamentos industriais.sistemas de transporte, ou equipamentos de processamento de alimentos, o rolamento de bloco de travesseiro 201 oferece desempenho e suporte confiáveis.Para mais informações, contacte o fornecedor ou o fabricante.

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 0

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 1

Parâmetros dos rolamentos de blocos de travesseiro da série UCPA

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 2

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 6

Marca da empresa KYODO YUSHI	Produto	Óleo de base	Intervalo de utilização	Características


EXXON	Multemp SRL	Poliéster+Diéster	(-50,+150)	Excelentes propriedades supressoras de ruído e vida útil prolongada
	PS multitempo	Diester+Óleo mineral refinado	(-50,+130)	Excelente desempenho a baixas temperaturas, possui excelentes propriedades de supressão de ruído
	Multemp SM-B	Hidrocarbonetos sintéticos	(-50,+200)	Duração de vida útil em altas temperaturas,excelente desempenho a baixas temperaturas,operação a alta velocidade,propriedade de baixo ruído
	Multemp ET-K	Éter sintético + éster de poliol	(-40≥+200)	Tem uma vida útil mais prolongada em condições de alta temperatura de funcionamento
MOBILE	Polyrex EM	Gordura mineral	(-40,+180)	Longa vida útil e alta temperatura
	Beacon325	Gordura sintética	(-54,+150)	Gordura de uso geral
	Andok C	Gordura de canalização de petróleo	(-27,+120)	Funcionamento suave, longa vida com migração mínima
CHEVRON	Mobil 28 ((MIL-G-81322)	Hidrocarbonetos sintéticos	(-54,+177)	Ampla gama de temperaturas, bom binário de baixa temperatura
CHEVRON	HP móvel	Complexo de lítio	(-30,+110)	Vibração, velocidade moderada e boa resistência à corrosão
CABOLA	SRI-2	Gordura mineral	(-30,+180)	Alta gama de temperaturas, boa resistência à água
DUPONT	Alvania 2	Gordura mineral	(-35,+120)	Longa vida útil e alta temperatura
DUPONT	RLQ #2	Gordura mineral	(-50,+150)	Baixo ruído, alta velocidade e alta temperatura
KLUBER	ASONIC	Hidrocarbonetos sintéticos	(-50,+140)	Estabilidade a altas temperaturas com boas propriedades de lubrificação
JINZHI	HANGU 2#	Gordura mineral	(-20+120)	Baixo ruído
JINZHI	HTHS	Gordura mineral	(-40,+180)	Alta velocidade, baixa temperatura, baixo binário e baixo ruído

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 7

A franja radial dos rolamentos com qualidade do motor elétrico

Aborrecido			CM
Acabou.		Incluindo		Min.	Max.
mm	polegada	mm	polegada	Um...	Um...
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:										Tolerância
Aborrecido				Série R de polegadas	C2		Normal		C3		C4
Acabou.		Incluindo			C2		Normal		C3		C4
mm	polegada	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:									Tolerância
Código de autorização	MC1		MC2		MC3		MC4		MC5
Autorização	Min	Max.	Min	Max.	Min	Max.	Min	Max.	Min	Max.
Autorização	1	6	4	9	6	11	9	14	15	22

Etiquetas:

Rolamentos de esferas pesados

Rolamentos de esferas de baixa fricção

Rolamentos de blocos de almofadas selados

PRODUTOS CONEXOS

UCFL209 28 Rolamentos de blocos de almofadas de aço cromado de baixa fricção Rolamentos de esferas autoalinhados

Obtenha o melhor preço

UCFL202-10 Rolamento de flange auto-alinhado Baixo ruído Bloco de travesseiro montado Rolamento de baixo atrito

Obtenha o melhor preço

Rolamentos de blocos de almofadas selados UCFL201 Montado em esferas de flange com furo de 12 mm

Obtenha o melhor preço

Acessórios para acessórios de ar condicionado

Obtenha o melhor preço

Auto-alinhamento de almofada de bloco de rolamento UCFL206-20 30 mm de furo de rolamento selado

Obtenha o melhor preço

UCFL210 30 Rolamentos de esferas montados em flange Rolamentos de ferro fundido Baixo ruído

Obtenha o melhor preço

UCFL205 16 Rolamentos de blocos de almofadas 1 parafusos Rolamentos de esferas de flanges 1 em furo

Obtenha o melhor preço

Acessórios de colagem de ferro fundido UCFL204

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

rolamento em miniatura

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201

Nome da marca:	BUGAO
Número do modelo:	UCPA201 UCPA202
MOQ:	1000 peças
Preço:	Negociável
Detalhes da embalagem:	Embalagem individual, embalagem industrial/tubo, embalagem sob medida
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO

Certificação:

ISO 9001:2015

Número do modelo:

UCPA201 UCPA202

Nome do produto:

Rolamento do bloco de descanso

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Estrutura:

Revestimento de almofada/Revestimento de inserção

Quantidade de ordem mínima:

1000 peças

Preço:

Negociável

Detalhes da embalagem:

Embalagem individual, embalagem industrial/tubo, embalagem sob medida

Tempo de entrega:

2-4 semanas

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

30,000, 000 conjuntos por ano

Destacar:

Rolamento de bloco de travesseiro autoalinhado

Rolamentos de esferas montados de 12 mm

Acessórios para motores de combustível

Descrição do produto

Acessórios de cozinha para alojamento automático UCPA201 12 mm

1. Dimensões reais

As dimensões normalizadas do rolamento do bloco de travesseiro 201 são as seguintes (em milímetros):

Parâmetro	Dimensão (mm)
Diâmetro da fenda (d)	12 mm
Diâmetro externo (D)	32 mm
Largura do rolamento (B)	10 mm
Espaçamento entre o buraco de montagem (A)	50 mm
Diâmetro do buraco de montagem (B)	6.5 mm
Altura da habitação (H)	25 mm
Largura total (L)	80 mm

2Introdução ao material

Os principais materiais utilizados no rolamento do bloco de travesseiro 201 incluem:

Material de rolamento:
- GCr15 aço de rolamento: aço cromado de alto carbono com alta dureza, resistência ao desgaste e resistência à fadiga, adequado para cargas médias e operação de alta velocidade.
- Aço inoxidável: Usado em ambientes que exigem resistência à corrosão, como processamento de alimentos ou condições úmidas.
Materiais de construção:
- Ferro fundido: fornece alta resistência e durabilidade, adequado para a maioria dos ambientes industriais.
- Plástico: Usado para cargas leves ou aplicações que exigem isolamento, como na indústria alimentar ou farmacêutica.

3Casos de recurso

O rolamento de bloco de travesseiro 201 é amplamente utilizado nos seguintes campos devido ao seu design compacto, fácil instalação e durabilidade:

Máquinas agrícolas
- Usado em colhedoras, semeadoras e tratores para suportar eixos rotativos e suportar cargas médias.
- Seu design selado impede a entrada de poeira e umidade, prolongando a vida útil.
Sistemas de transportadores
- Utilizado em transportadores de correia e transportadores de rolos para suportar rolos e eixos, garantindo uma operação suave.
- Adequado para manuseio de materiais de carga leve a média.
Equipamento de processamento de alimentos
- O material de aço inoxidável cumpre os requisitos de higiene.
- O projeto resistente à corrosão é ideal para ambientes úmidos e limpos.
Ventiladores e sopradores industriais
- Usado para suportar eixos de ventilador, garantindo estabilidade e baixo ruído durante a operação de alta velocidade.
- Adequado para cargas médias e aplicações de alta velocidade.
Pequenas máquinas
- Utilizado em máquinas têxteis, máquinas de impressão e máquinas de embalagem para suportar componentes rotativos.
- O design compacto é ideal para aplicações com espaço limitado.
Eletrodomésticos
- Usado em máquinas de lavar roupa, secadores e ventiladores para proporcionar rotação suave e operação de baixo ruído.
- A sua durabilidade e a sua baixa manutenção tornam-na uma escolha ideal.

Vantagens

Fácil de instalar: O design do alojamento simplifica a instalação e remoção, reduzindo o tempo de inatividade.
Alta durabilidade: O aço de alta dureza e a caixa de ferro fundido garantem longa vida e confiabilidade.
Excelente vedação: vedações de borracha opcionais ou escudos metálicos evitam a contaminação e retêm a lubrificação.
Ampla aplicabilidade: adequado para vários ambientes industriais e tipos de equipamento.

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 0

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 1

Parâmetros dos rolamentos de blocos de travesseiro da série UCPA

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 2

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 6

Marca da empresa KYODO YUSHI	Produto	Óleo de base	Intervalo de utilização	Características


EXXON	Multemp SRL	Poliéster+Diéster	(-50,+150)	Excelentes propriedades supressoras de ruído e vida útil prolongada
	PS multitempo	Diester+Óleo mineral refinado	(-50,+130)	Excelente desempenho a baixas temperaturas, possui excelentes propriedades de supressão de ruído
	Multemp SM-B	Hidrocarbonetos sintéticos	(-50,+200)	Duração de vida útil em altas temperaturas,excelente desempenho a baixas temperaturas,operação a alta velocidade,propriedade de baixo ruído
	Multemp ET-K	Éter sintético + éster de poliol	(-40≥+200)	Tem uma vida útil mais prolongada em condições de alta temperatura de funcionamento
MOBILE	Polyrex EM	Gordura mineral	(-40,+180)	Longa vida útil e alta temperatura
	Beacon325	Gordura sintética	(-54,+150)	Gordura de uso geral
	Andok C	Gordura de canalização de petróleo	(-27,+120)	Funcionamento suave, longa vida com migração mínima
CHEVRON	Mobil 28 ((MIL-G-81322)	Hidrocarbonetos sintéticos	(-54,+177)	Ampla gama de temperaturas, bom binário de baixa temperatura
CHEVRON	HP móvel	Complexo de lítio	(-30,+110)	Vibração, velocidade moderada e boa resistência à corrosão
CABOLA	SRI-2	Gordura mineral	(-30,+180)	Alta gama de temperaturas, boa resistência à água
DUPONT	Alvania 2	Gordura mineral	(-35,+120)	Longa vida útil e alta temperatura
DUPONT	RLQ #2	Gordura mineral	(-50,+150)	Baixo ruído, alta velocidade e alta temperatura
KLUBER	ASONIC	Hidrocarbonetos sintéticos	(-50,+140)	Estabilidade a altas temperaturas com boas propriedades de lubrificação
JINZHI	HANGU 2#	Gordura mineral	(-20+120)	Baixo ruído
JINZHI	HTHS	Gordura mineral	(-40,+180)	Alta velocidade, baixa temperatura, baixo binário e baixo ruído

Auto-alinhamento de blocos de travesseiro montado em rolamentos de esferas de 12 mm UCPA201 7

A franja radial dos rolamentos com qualidade do motor elétrico

Aborrecido			CM
Acabou.		Incluindo		Min.	Max.
mm	polegada	mm	polegada	Um...	Um...
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:										Tolerância
Aborrecido				Série R de polegadas	C2		Normal		C3		C4
Acabou.		Incluindo			C2		Normal		C3		C4
mm	polegada	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:									Tolerância
Código de autorização	MC1		MC2		MC3		MC4		MC5
Autorização	Min	Max.	Min	Max.	Min	Max.	Min	Max.	Min	Max.
Autorização	1	6	4	9	6	11	9	14	15	22

Etiquetas:
