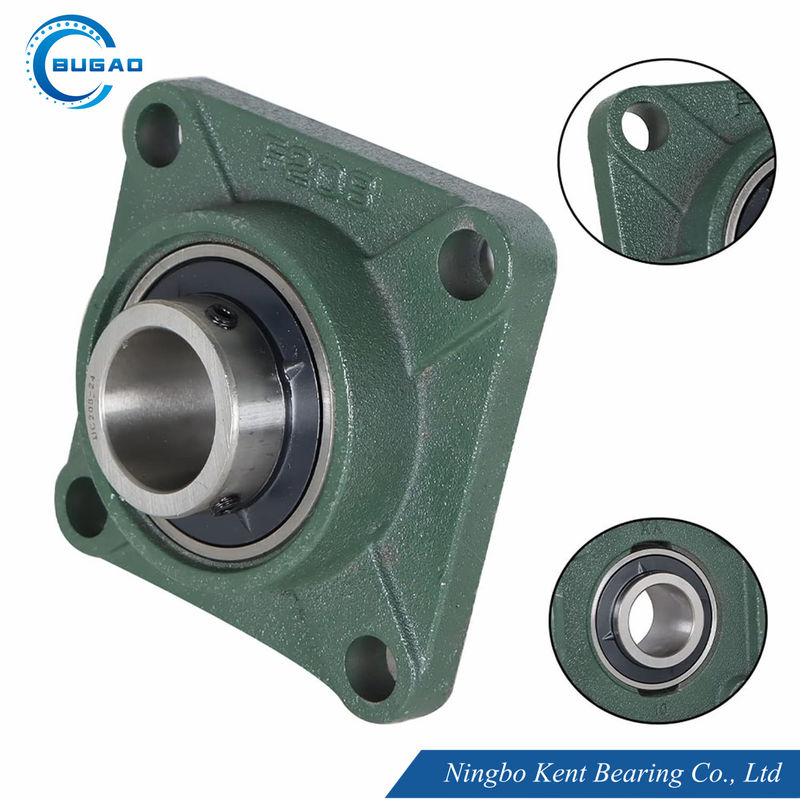

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa

Name: P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCF204 UCF205 UCF206
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCF204 UCF205 UCF206
MOQ:	Negociável
Preço:	Negociável
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO9001:2015

Nome do produto:

Rolamento de bloco de travesseiro UCF

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Estrutura:

Rolamento de bloco de travesseiro/rolamento de inserção

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Habilidade da fonte:

3000000 conjuntos

Destacar:

P4 Rolamento do bloco de travesseiro UCF

UCF209 Rolamentos de carcaça

UCF211 Rolamentos de carcaça

Descrição do produto

Introdução do UCF204 UCF205 UCF206:

O UCF204, UCF205 e UCF206 são modelos populares da série UCF derolamentos de blocos de almofadasEstes rolamentos possuem uma carcaça quadrada de ferro fundido durável, proporcionando excelente estabilidade e capacidade de carga.
O UCF204 tem um diâmetro de 20 mm, tornando-o ideal para aplicações leves, como pequenos transportadores e máquinas agrícolas.bombasO UCF206, com um diâmetro de 30 mm, é projetado para aplicações pesadas, incluindo máquinas de mineração e construção.
Todos os três modelos oferecem capacidades de auto-alinhamento, graças aos seus anéis exteriores esféricos, que compensam o desalinhamento do eixo e reduzem o desgaste.Estão disponíveis com 2RS (segamentos de borracha) ou ZZ (escudos metálicos) para protecção contra contaminantesA sua construção robusta, facilidade de instalação e versatilidade tornam-nas opções fiáveis para uma ampla gama de ambientes industriais.

Tabela de comparação dimensional

Modelo	Diâmetro da fenda (d)	Diâmetro externo (D)	Largura do rolamento (B)	Dimensões da base (A × B × H)	Espaçamento entre o buraco de montagem (J)	Diâmetro do buraco de montagem (S)
UCF204	20 mm	47 mm	31 mm	90 × 50 × 65 mm	76 mm	11 mm
UCF205	25 mm	52 mm	34 mm	100 × 60 × 70 mm	86 mm	14 mm
UCF206	30 mm	62 mm	38 mm	110 × 70 × 80 mm	96 mm	14 mm

Tabela de comparação do desempenho das aplicações

Modelo	Capacidade de carga	Limite de velocidade	Tipo de vedação	Cenários de aplicação
UCF204	Cargas radiais e axiais médias	Velocidade média	2RS ou ZZ	Adequado para pequenos transportadores, máquinas agrícolas e equipamentos industriais leves.
UCF205	Cargas radiais e axiais mais elevadas	Velocidade média	2RS ou ZZ	Adequado para transportadores médios, ventiladores, bombas e equipamentos de processamento de alimentos.
UCF206	Cargas radiais e axiais elevadas	Velocidade média a alta	2RS ou ZZ	Adequado para transportadores pesados, equipamentos de mineração, máquinas de construção e equipamentos de fabricação de papel.

Características fundamentais

Auto-alinhamento: O design do anel exterior esférico permite o desalinhamento do eixo, reduzindo o desgaste.
Opções de vedação: 2RS (dobres vedações de borracha) ou ZZ (dobres blindagens metálicas) proporcionam uma excelente protecção contra poeira e água.
Durabilidade: A caixa de ferro fundido e os materiais de suporte de alta qualidade garantem uma longa vida útil e fiabilidade.
Fácil de instalar: A construção quadrada simplifica a montagem e fixação.

Resumo

UCF204: Adequado para cargas leves e equipamento pequeno.
UCF205: Adequado para cargas médias e equipamento industrial geral.
UCF206: Adequado para cargas pesadas e máquinas pesadas.

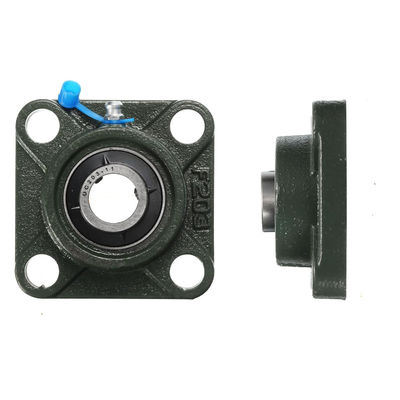

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 0

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 1

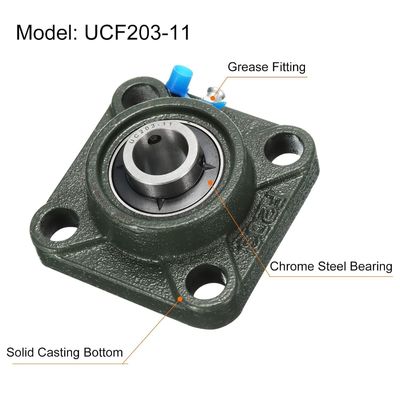

Parâmetros dos rolamentos de esferas da série UCF

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

Rolamentos de esferas de motor

Rolamentos de rolos de cerâmica

Rolamentos selados de borracha

PRODUTOS CONEXOS

Vídeo

ABEC 3 Rolamento de motor elétrico 6200 2RS 6200 ZZ Rolamento de alta precisão

Obtenha o melhor preço

Vídeo

ABEC 5 6001ZZ Rolamento de baixo ruído 6002 2RS Rolamento P5 para motores assíncronos

Obtenha o melhor preço

Vídeo

Rolamento de esferas silencioso de alta precisão 6201ZZ 6201 2RS Rolamento ABEC 3 para motor de ventilador de secretária

Obtenha o melhor preço

Vídeo

6202 Rolamentos de esferas de grande precisão para equipamentos mecânicos

Obtenha o melhor preço

Vídeo

6000 ZZ Rolamento de Esferas de Linha Única Rolamento de Esferas de Motor ABEC-5

Obtenha o melhor preço

Vídeo

Tubos de borracha 6000 2RS de rolamento de esferas ABEC 3 de bomba de piscina de alta velocidade

Obtenha o melhor preço

6203 2RS Universal Standard Size Deep Groove Ball Bearings Preço da fábrica

Obtenha o melhor preço

Vídeo

Revestimento de banheira de lavagem de linha única ABEC 3 6205 2RS Revestimento Z3V3 Z4V4

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Rolamento do motor elétrico

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa

Nome da marca:	BUGAO
Número do modelo:	UCF204 UCF205 UCF206
MOQ:	Negociável
Preço:	Negociável
Detalhes da embalagem:	Embalagens individuais, industriais/tubos
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO

Certificação:

ISO9001:2015

Número do modelo:

UCF204 UCF205 UCF206

Nome do produto:

Rolamento de bloco de travesseiro UCF

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Estrutura:

Rolamento de bloco de travesseiro/rolamento de inserção

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Quantidade de ordem mínima:

Negociável

Preço:

Negociável

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Tempo de entrega:

2-4 semanas

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

3000000 conjuntos

Destacar:

P4 Rolamento do bloco de travesseiro UCF

UCF209 Rolamentos de carcaça

UCF211 Rolamentos de carcaça

Descrição do produto

Introdução do UCF204 UCF205 UCF206:

O UCF204, UCF205 e UCF206 são modelos populares da série UCF derolamentos de blocos de almofadasEstes rolamentos possuem uma carcaça quadrada de ferro fundido durável, proporcionando excelente estabilidade e capacidade de carga.
O UCF204 tem um diâmetro de 20 mm, tornando-o ideal para aplicações leves, como pequenos transportadores e máquinas agrícolas.bombasO UCF206, com um diâmetro de 30 mm, é projetado para aplicações pesadas, incluindo máquinas de mineração e construção.
Todos os três modelos oferecem capacidades de auto-alinhamento, graças aos seus anéis exteriores esféricos, que compensam o desalinhamento do eixo e reduzem o desgaste.Estão disponíveis com 2RS (segamentos de borracha) ou ZZ (escudos metálicos) para protecção contra contaminantesA sua construção robusta, facilidade de instalação e versatilidade tornam-nas opções fiáveis para uma ampla gama de ambientes industriais.

Tabela de comparação dimensional

Modelo	Diâmetro da fenda (d)	Diâmetro externo (D)	Largura do rolamento (B)	Dimensões da base (A × B × H)	Espaçamento entre o buraco de montagem (J)	Diâmetro do buraco de montagem (S)
UCF204	20 mm	47 mm	31 mm	90 × 50 × 65 mm	76 mm	11 mm
UCF205	25 mm	52 mm	34 mm	100 × 60 × 70 mm	86 mm	14 mm
UCF206	30 mm	62 mm	38 mm	110 × 70 × 80 mm	96 mm	14 mm

Tabela de comparação do desempenho das aplicações

Modelo	Capacidade de carga	Limite de velocidade	Tipo de vedação	Cenários de aplicação
UCF204	Cargas radiais e axiais médias	Velocidade média	2RS ou ZZ	Adequado para pequenos transportadores, máquinas agrícolas e equipamentos industriais leves.
UCF205	Cargas radiais e axiais mais elevadas	Velocidade média	2RS ou ZZ	Adequado para transportadores médios, ventiladores, bombas e equipamentos de processamento de alimentos.
UCF206	Cargas radiais e axiais elevadas	Velocidade média a alta	2RS ou ZZ	Adequado para transportadores pesados, equipamentos de mineração, máquinas de construção e equipamentos de fabricação de papel.

Características fundamentais

Auto-alinhamento: O design do anel exterior esférico permite o desalinhamento do eixo, reduzindo o desgaste.
Opções de vedação: 2RS (dobres vedações de borracha) ou ZZ (dobres blindagens metálicas) proporcionam uma excelente protecção contra poeira e água.
Durabilidade: A caixa de ferro fundido e os materiais de suporte de alta qualidade garantem uma longa vida útil e fiabilidade.
Fácil de instalar: A construção quadrada simplifica a montagem e fixação.

Resumo

UCF204: Adequado para cargas leves e equipamento pequeno.
UCF205: Adequado para cargas médias e equipamento industrial geral.
UCF206: Adequado para cargas pesadas e máquinas pesadas.

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 0

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 1

Parâmetros dos rolamentos de esferas da série UCF

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

P0 P6 P5 P4 UCF Rolamento de bloco de travesseiro UCF204 UCF205 UCF206 Rolamento de caixa 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:
