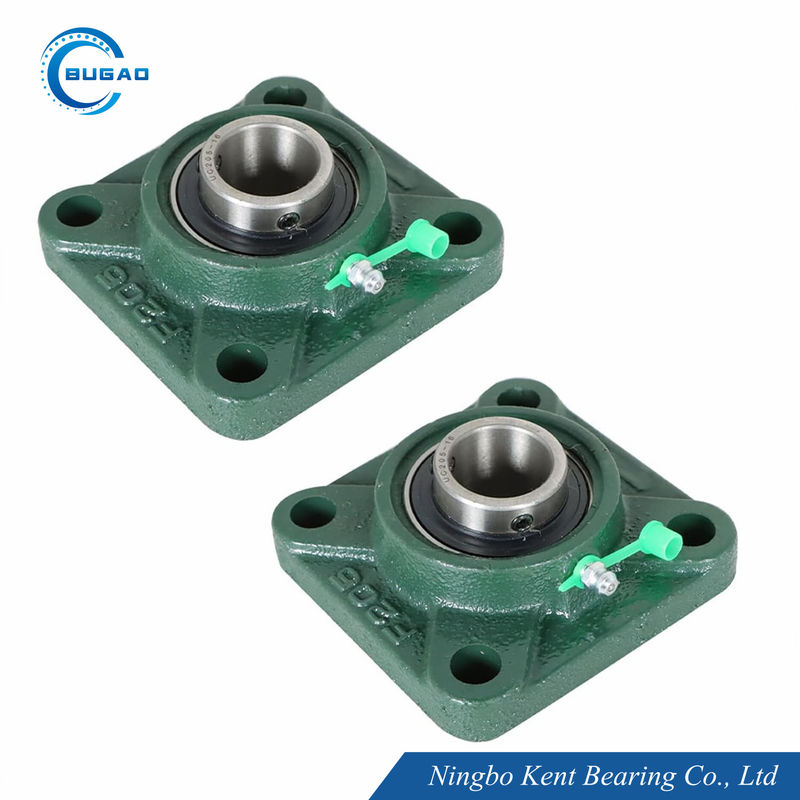

SKU: UCF204 UCF205 UCF206
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCF204 UCF205 UCF206
MOQ:	Negociável
Preço:	Negociável
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO9001:2015

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Estrutura:

Rolamento de bloco de travesseiro/rolamento de inserção

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Nome do produto:

Localização esférica externa

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Habilidade da fonte:

3000000 conjuntos

Destacar:

Carregamento esférico externo sentado

Acessórios de ar condicionado

UCF 206

Descrição do produto

Os rolamentos UCP, UCT e UCF são tipos comuns de rolamentos montados (também conhecidos como rolamentos de inserção), amplamente utilizados em equipamentos industriais.As suas principais diferenças encontram-se no método de montagem e na concepção estrutural, tornando-os adequados para diferentes aplicações.

1. Rolamentos UCP

Método de montagem: os rolamentos UCP são concebidos para montagem em blocos de travesseiro, com quatro furos de montagem na base, adequados para instalação em superfícies horizontais.
Características estruturais:
- A caixa tem uma base quadrada, proporcionando uma elevada estabilidade e tornando-a ideal para cargas pesadas.
- Tipicamente utilizado para aplicações que requerem apoio vertical.
Aplicações:
- Transportadores, bombas, ventiladores e outros equipamentos que necessitem de instalação horizontal.
- Adequado para equipamentos pesados que necessitem de apoio estável.

2. Rolamentos UCT

Método de montagem: os rolamentos UCT utilizam montagem em flange, com quatro furos de montagem na lateral, adequados para instalação em superfícies verticais.
Características estruturais:
- A carcaça tem um desenho de flange circular, compacto e ideal para aplicações de espaço limitado.
- A montagem de flange permite uma fácil fixação em superfícies verticais ou laterais.
Aplicações:
- Motores, caixas de velocidades, ventiladores e outros equipamentos que necessitem de instalação vertical.
- Adequado para aplicações com requisitos limitados de espaço ou de montagem lateral.

3. Rolamentos UCF

Método de montagem: os rolamentos UCF também usam montagem de flange, mas ao contrário da UCT, os rolamentos UCF têm um tamanho de flange maior, proporcionando maior estabilidade.
Características estruturais:
- A carcaça apresenta um design de flange alargado, oferecendo um suporte e estabilidade mais fortes.
- Adequado para manusear cargas radiais e axiais maiores.
Aplicações:
- Máquinas pesadas, sistemas de transportadores, equipamentos agrícolas e aplicações industriais.
- Ideal para aplicações que exijam elevada estabilidade e capacidade de carga.

4Diferenças fundamentais Comparação

Modelo	Método de montagem	Projeto de habitação	Aplicações	Características
UCP	Bloco de travesseiro (montagem na base)	Base quadrada	Instalações horizontais, por exemplo, transportadores, bombas, ventiladores	Alta estabilidade, adequada para equipamentos pesados
TCE	Instalação da flange (instalação lateral)	Flange circular, design compacto	Instalações verticais, por exemplo, motores, caixas de velocidades, ventiladores	Estrutura compacta, ideal para aplicações de espaço limitado
UCF	Instalação da flange (instalação lateral)	Flange alargada, maior estabilidade	Máquinas pesadas, por exemplo, equipamento agrícola, sistemas de transporte	Alta estabilidade, adequada para ambientes de elevada carga e vibração

5Recomendações de selecção

UCP: Adequado para instalações horizontais e aplicações que exijam uma elevada estabilidade.
UCT: Adequado para instalações verticais ou aplicações de espaço limitado.
UCF: Adequado para equipamentos pesados que exigem elevada capacidade de carga e estabilidade.

6Conclusão

As principais diferenças entre os rolamentos UCP, UCT e UCF estão em seus métodos de montagem e projetos de caixa, tornando-os adequados para diferentes aplicações.Escolher o tipo certo de rolamento pode melhorar a eficiência e a duração do equipamento. Para mais informações ou selecção de modelos específicos, consulte o manual técnico do fabricante ou contacte o fornecedor.

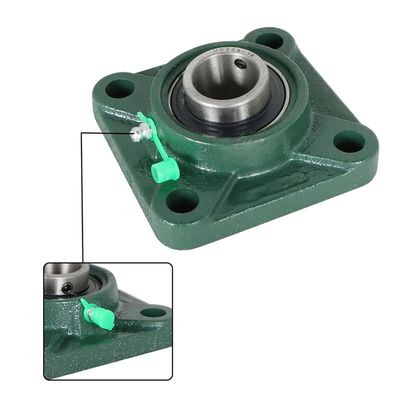

Acessórios de aquecimento 0

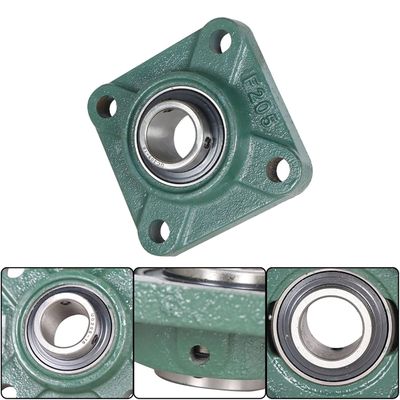

Acessórios de aquecimento 1

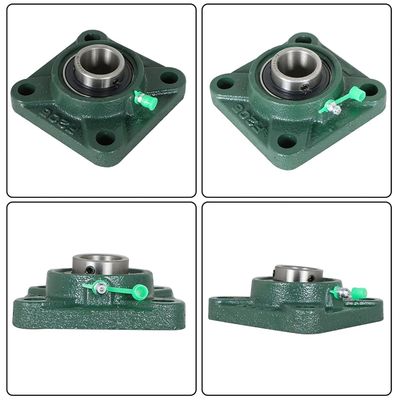

Parâmetros dos rolamentos de esferas da série UCF

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Acessórios de aquecimento 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

Detalhes dos produtos

Casa produtos

Rolamento do motor elétrico

Acessórios de aquecimento

Todas as categorias

Acessórios de aquecimento

Nome da marca:	BUGAO
Número do modelo:	UCF204 UCF205 UCF206
MOQ:	Negociável
Preço:	Negociável
Detalhes da embalagem:	Embalagens individuais, industriais/tubos
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO

Certificação:

ISO9001:2015

Número do modelo:

UCF204 UCF205 UCF206

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Estrutura:

Rolamento de bloco de travesseiro/rolamento de inserção

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Nome do produto:

Localização esférica externa

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Quantidade de ordem mínima:

Negociável

Preço:

Negociável

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Tempo de entrega:

2-4 semanas

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

3000000 conjuntos

Destacar:

Carregamento esférico externo sentado

Acessórios de ar condicionado
