UCF202 UCF203 Rolamentos montados em flange de autoalinhamento

Name: UCF202 UCF203 Rolamentos montados em flange de autoalinhamento
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCF202 UCF203
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCF202 UCF203
MOQ:	Negociável
Preço:	Negociável
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO9001:2015

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Estrutura:

Rolamento de bloco de travesseiro/rolamento de inserção

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Nome do produto:

Rolamento de montagem de flange

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Habilidade da fonte:

3000000 conjuntos

Destacar:

UCF202 Rolamentos montados em flange

UCF203 Rolamentos montados em flange

Rolamentos de esferas de flange autoalinhados

Descrição do produto

Principais benefícios dos rolamentos de montagem de flange

Projetos que poupam espaço:
- O design compacto da flange permite a instalação em espaços apertados, tornando esses rolamentos perfeitos para equipamentos com áreas de montagem limitadas.
Característica de autoalinhamento:
- A capacidade de autoalinhamento compensa o desalinhamento do eixo, reduzindo o estresse no rolamento e prolongando sua vida útil.Isto é particularmente útil em aplicações onde a precisão de alinhamento é difícil de manter.
Construção resistente:
- A caixa de ferro fundido fornece excelente resistência e durabilidade, enquanto a inserção de aço com rolamento GCr15 garante resistência ao desgaste, corrosão e cargas pesadas.
Fácil de instalar:
- O projeto da flange permite uma montagem rápida e segura em superfícies planas, reduzindo o tempo e o esforço de instalação.
Baixa manutenção:
- Pré-lubricados e selados para manter os contaminantes fora, estes rolamentos exigem manutenção mínima, poupando tempo e custos operacionais.
Versatilidade:
- Adequado para uma ampla gama de aplicações, desde máquinas leves até equipamentos industriais pesados.

As dimensões dos rolamentos UCF202 e UCF203

Modelo	Diâmetro da fenda (d)	Diâmetro externo (D)	Largura do rolamento (B)	Dimensões da flange (L x P x H)	Espaçamento entre o buraco de montagem (A)	Diâmetro do buraco de montagem (B)	Peso
UCF202	15 mm	35 mm	11 mm	90 x 60 x 35 mm	70 mm	9 mm	~ 0,8 kg
UCF203	17 mm	40 mm	12 mm	100 x 65 x 40 mm	80 mm	9 mm	~1,0 kg

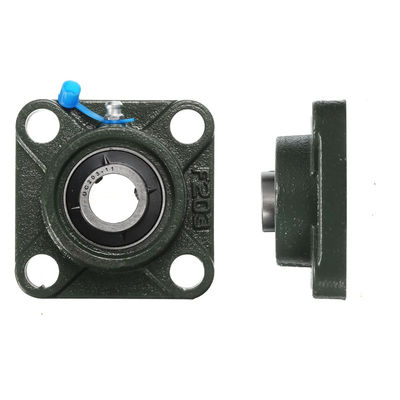

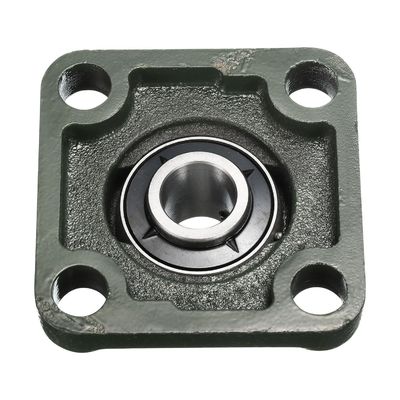

UCF202 UCF203 Rolamentos montados em flange de autoalinhamento 0

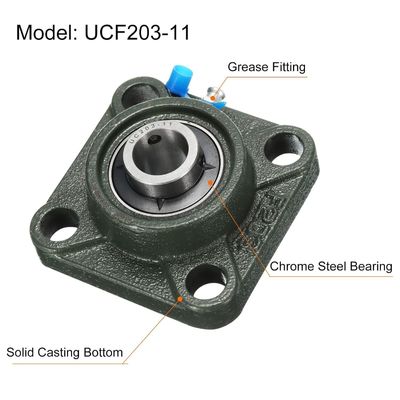

UCF202 UCF203 Rolamentos montados em flange de autoalinhamento 1

Parâmetros dos rolamentos de esferas da série UCF

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

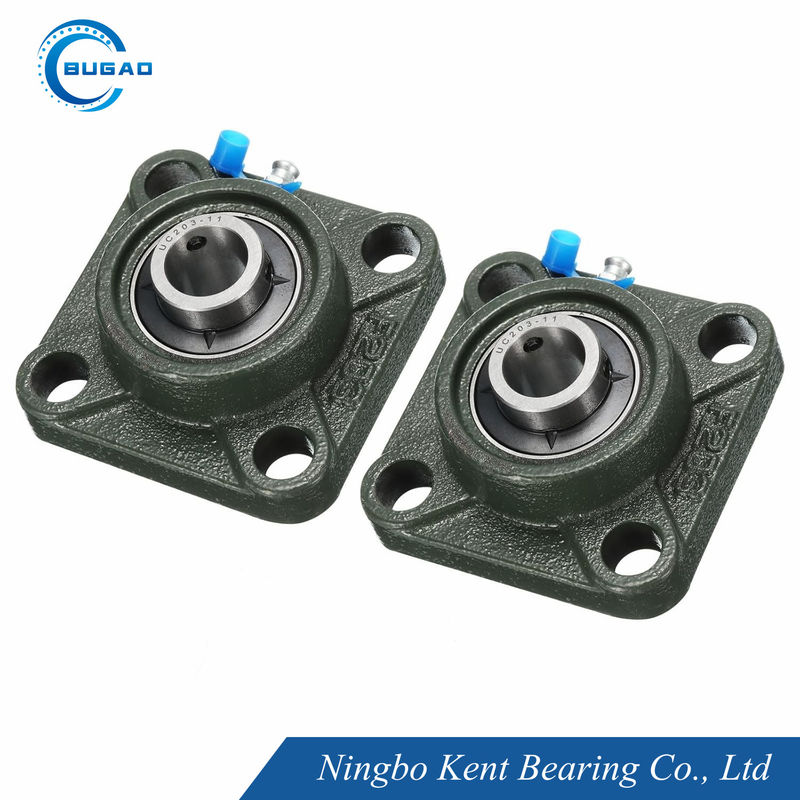

UCF202 UCF203 Rolamentos montados em flange de autoalinhamento 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
