P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas

Name: P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCT202 UCT203
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCT202 UCT203
MOQ:	Negociável
Preço:	Negotiatable
Tempo de entrega:	2-4weeks
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Certificação:

ISO9001:2015

Nome do produto:

Rolamento de esferas de bloco de travesseiro

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Tipo de rolamento:

Rolamento de bloco de almofada autoalinhado

Tipo de rolamento:

Rolamento de bloco de almofada autoalinhado

Precisão:

P0, P6, P5, P4

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Estrutura:

Revestimento de almofada/Revestimento de inserção

Material de rolamento:

Aço cromado Gcr-15

Material do bloco:

Ferro fundido

Dureza:

HRC 58-62

Serviço OEM:

Disponível

Aplicação:

Máquinas e aparelhos para a agricultura

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Habilidade da fonte:

3000000 conjuntos

Destacar:

P0 Rolamento de esferas de bloco de travesseiro

Acoplamento de esferas de bloco de travesseiro UCT203

UCT207 Tipos de carcaças de rolamentos a esferas

Descrição do produto

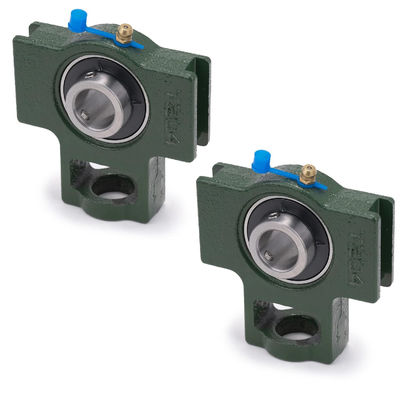

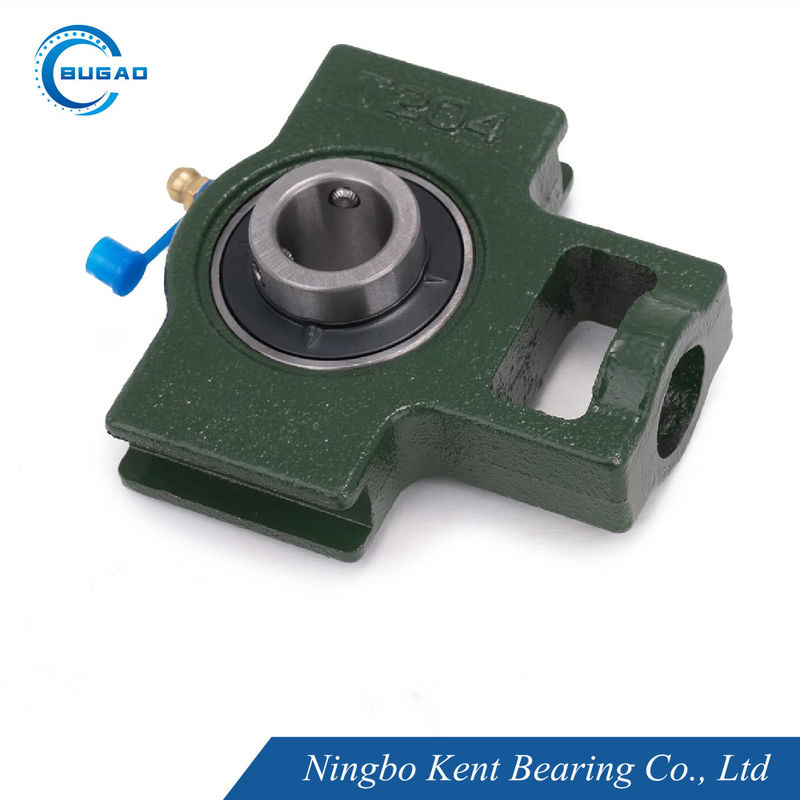

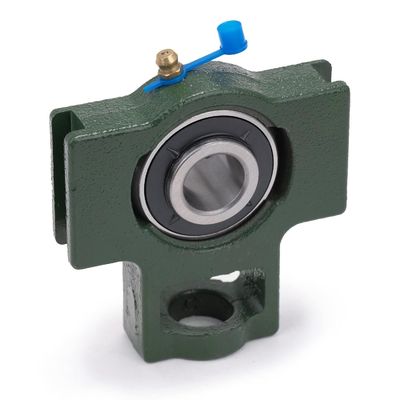

UCT202 UCT203 Bloco de almofada montado

Os rolamentos UCT202 e UCT203 são rolamentos de esferas de blocos de almofadas concebidos para uma ampla gama de aplicações industriais.Estes rolamentos possuem um projeto de caixa de quatro parafusos e são fabricados para P0 padrões de precisãoAbaixo está uma descrição detalhada de suas características, dimensões e acessibilidade para várias aplicações.

Tabela de dimensões:

Modelo	Diâmetro da fenda (d)	Diâmetro externo (D)	Largura do rolamento (B)	Dimensões da habitação (L x O x H)	Espaçamento entre o buraco de montagem (A)	Diâmetro do buraco de montagem (B)	Peso
UCT202	15 mm	35 mm	11 mm	90 x 60 x 35 mm	70 mm	9 mm	~ 0,8 kg
UCT203	17 mm	40 mm	12 mm	100 x 65 x 40 mm	80 mm	9 mm	~1,0 kg

Preço acessível e custo-eficácia

Preços competitivos:
- Os rolamentos de blocos de travesseiro UCT202 e UCT203 têm preços competitivos, tornando-os uma escolha económica para uma ampla gama de aplicações.
- A sua relação custo-eficácia é reforçada pela sua longa vida útil e pelo baixo nível de manutenção.
Redução dos custos de manutenção:
- O projeto pré-lubrificado e a vedação eficaz reduzem a necessidade de manutenção frequente, poupando tempo e custos.
- A caixa de ferro fundido durável e o rolamento de inserção de alta qualidade minimizam o desgaste, reduzindo ainda mais os custos operacionais.
Versatilidade:
- Adequado para uma ampla gama de aplicações, desde máquinas leves até equipamentos industriais pesados, proporcionando excelente relação custo/benefício.
Facilidade de instalação:
- O projeto de quatro parafusos permite uma montagem rápida e segura, reduzindo o tempo de instalação e os custos de mão-de-obra.

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 0

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 1

Parâmetros dos rolamentos de esferas da série UCT

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 2

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 6

Marca da empresa KYODO YUSHI	Produto	Óleo de base	Intervalo de utilização	Características


EXXON	Multemp SRL	Poliéster+Diéster	(-50,+150)	Excelentes propriedades supressoras de ruído e vida útil prolongada
	PS multitempo	Diester+Óleo mineral refinado	(-50,+130)	Excelente desempenho a baixas temperaturas, possui excelentes propriedades de supressão de ruído
	Multemp SM-B	Hidrocarbonetos sintéticos	(-50,+200)	Duração de vida útil em altas temperaturas,excelente desempenho a baixas temperaturas,operação a alta velocidade,propriedade de baixo ruído
	Multemp ET-K	Éter sintético + éster de poliol	(-40≥+200)	Tem uma vida útil mais prolongada em condições de alta temperatura de funcionamento
MOBILE	Polyrex EM	Gordura mineral	(-40,+180)	Longa vida útil e alta temperatura
	Beacon325	Gordura sintética	(-54,+150)	Gordura de uso geral
	Andok C	Gordura de canalização de petróleo	(-27,+120)	Funcionamento suave, longa vida com migração mínima
CHEVRON	Mobil 28 ((MIL-G-81322)	Hidrocarbonetos sintéticos	(-54,+177)	Ampla gama de temperaturas, bom binário de baixa temperatura
CHEVRON	HP móvel	Complexo de lítio	(-30,+110)	Vibração, velocidade moderada e boa resistência à corrosão
CABOLA	SRI-2	Gordura mineral	(-30,+180)	Alta gama de temperaturas, boa resistência à água
DUPONT	Alvania 2	Gordura mineral	(-35,+120)	Longa vida útil e alta temperatura
DUPONT	RLQ #2	Gordura mineral	(-50,+150)	Baixo ruído, alta velocidade e alta temperatura
KLUBER	ASONIC	Hidrocarbonetos sintéticos	(-50,+140)	Estabilidade a altas temperaturas com boas propriedades de lubrificação
JINZHI	HANGU 2#	Gordura mineral	(-20+120)	Baixo ruído
JINZHI	HTHS	Gordura mineral	(-40,+180)	Alta velocidade, baixa temperatura, baixo binário e baixo ruído

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 7

A franja radial dos rolamentos com qualidade do motor elétrico

Aborrecido			CM
Acabou.		Incluindo		Min.	Max.
mm	polegada	mm	polegada	Um...	Um...
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:										Tolerância
Aborrecido				Série R de polegadas	C2		Normal		C3		C4
Acabou.		Incluindo			C2		Normal		C3		C4
mm	polegada	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:									Tolerância
Código de autorização	MC1		MC2		MC3		MC4		MC5
Autorização	Min	Max.	Min	Max.	Min	Max.	Min	Max.	Min	Max.
Autorização	1	6	4	9	6	11	9	14	15	22

Etiquetas:

Rolamentos de esferas de motor

Rolamentos de rolos de cerâmica

Rolamentos selados de borracha

PRODUTOS CONEXOS

Vídeo

ABEC 3 Rolamento de motor elétrico 6200 2RS 6200 ZZ Rolamento de alta precisão

Obtenha o melhor preço

Vídeo

ABEC 5 6001ZZ Rolamento de baixo ruído 6002 2RS Rolamento P5 para motores assíncronos

Obtenha o melhor preço

Vídeo

Rolamento de esferas silencioso de alta precisão 6201ZZ 6201 2RS Rolamento ABEC 3 para motor de ventilador de secretária

Obtenha o melhor preço

Vídeo

6202 Rolamentos de esferas de grande precisão para equipamentos mecânicos

Obtenha o melhor preço

Vídeo

6000 ZZ Rolamento de Esferas de Linha Única Rolamento de Esferas de Motor ABEC-5

Obtenha o melhor preço

Vídeo

Tubos de borracha 6000 2RS de rolamento de esferas ABEC 3 de bomba de piscina de alta velocidade

Obtenha o melhor preço

6203 2RS Universal Standard Size Deep Groove Ball Bearings Preço da fábrica

Obtenha o melhor preço

Vídeo

Revestimento de banheira de lavagem de linha única ABEC 3 6205 2RS Revestimento Z3V3 Z4V4

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Rolamento do motor elétrico

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas

Nome da marca:	BUGAO
Número do modelo:	UCT202 UCT203
MOQ:	Negociável
Preço:	Negotiatable
Detalhes da embalagem:	Embalagens individuais, industriais/tubos
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Marca:

BUGAO

Certificação:

ISO9001:2015

Número do modelo:

UCT202 UCT203

Nome do produto:

Rolamento de esferas de bloco de travesseiro

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Tipo de rolamento:

Rolamento de bloco de almofada autoalinhado

Tipo de rolamento:

Rolamento de bloco de almofada autoalinhado

Precisão:

P0, P6, P5, P4

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Estrutura:

Revestimento de almofada/Revestimento de inserção

Material de rolamento:

Aço cromado Gcr-15

Material do bloco:

Ferro fundido

Dureza:

HRC 58-62

Serviço OEM:

Disponível

Aplicação:

Máquinas e aparelhos para a agricultura

Quantidade de ordem mínima:

Negociável

Preço:

Negotiatable

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Tempo de entrega:

2-4weeks

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

3000000 conjuntos

Destacar:

P0 Rolamento de esferas de bloco de travesseiro

Acoplamento de esferas de bloco de travesseiro UCT203

UCT207 Tipos de carcaças de rolamentos a esferas

Descrição do produto

UCT202 UCT203 Bloco de almofada montado

Tabela de dimensões:

Modelo	Diâmetro da fenda (d)	Diâmetro externo (D)	Largura do rolamento (B)	Dimensões da habitação (L x O x H)	Espaçamento entre o buraco de montagem (A)	Diâmetro do buraco de montagem (B)	Peso
UCT202	15 mm	35 mm	11 mm	90 x 60 x 35 mm	70 mm	9 mm	~ 0,8 kg
UCT203	17 mm	40 mm	12 mm	100 x 65 x 40 mm	80 mm	9 mm	~1,0 kg

Preço acessível e custo-eficácia

Preços competitivos:
- Os rolamentos de blocos de travesseiro UCT202 e UCT203 têm preços competitivos, tornando-os uma escolha económica para uma ampla gama de aplicações.
- A sua relação custo-eficácia é reforçada pela sua longa vida útil e pelo baixo nível de manutenção.
Redução dos custos de manutenção:
- O projeto pré-lubrificado e a vedação eficaz reduzem a necessidade de manutenção frequente, poupando tempo e custos.
- A caixa de ferro fundido durável e o rolamento de inserção de alta qualidade minimizam o desgaste, reduzindo ainda mais os custos operacionais.
Versatilidade:
- Adequado para uma ampla gama de aplicações, desde máquinas leves até equipamentos industriais pesados, proporcionando excelente relação custo/benefício.
Facilidade de instalação:
- O projeto de quatro parafusos permite uma montagem rápida e segura, reduzindo o tempo de instalação e os custos de mão-de-obra.

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 0

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 1

Parâmetros dos rolamentos de esferas da série UCT

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 2

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 4

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 6

Marca da empresa KYODO YUSHI	Produto	Óleo de base	Intervalo de utilização	Características


EXXON	Multemp SRL	Poliéster+Diéster	(-50,+150)	Excelentes propriedades supressoras de ruído e vida útil prolongada
	PS multitempo	Diester+Óleo mineral refinado	(-50,+130)	Excelente desempenho a baixas temperaturas, possui excelentes propriedades de supressão de ruído
	Multemp SM-B	Hidrocarbonetos sintéticos	(-50,+200)	Duração de vida útil em altas temperaturas,excelente desempenho a baixas temperaturas,operação a alta velocidade,propriedade de baixo ruído
	Multemp ET-K	Éter sintético + éster de poliol	(-40≥+200)	Tem uma vida útil mais prolongada em condições de alta temperatura de funcionamento
MOBILE	Polyrex EM	Gordura mineral	(-40,+180)	Longa vida útil e alta temperatura
	Beacon325	Gordura sintética	(-54,+150)	Gordura de uso geral
	Andok C	Gordura de canalização de petróleo	(-27,+120)	Funcionamento suave, longa vida com migração mínima
CHEVRON	Mobil 28 ((MIL-G-81322)	Hidrocarbonetos sintéticos	(-54,+177)	Ampla gama de temperaturas, bom binário de baixa temperatura
CHEVRON	HP móvel	Complexo de lítio	(-30,+110)	Vibração, velocidade moderada e boa resistência à corrosão
CABOLA	SRI-2	Gordura mineral	(-30,+180)	Alta gama de temperaturas, boa resistência à água
DUPONT	Alvania 2	Gordura mineral	(-35,+120)	Longa vida útil e alta temperatura
DUPONT	RLQ #2	Gordura mineral	(-50,+150)	Baixo ruído, alta velocidade e alta temperatura
KLUBER	ASONIC	Hidrocarbonetos sintéticos	(-50,+140)	Estabilidade a altas temperaturas com boas propriedades de lubrificação
JINZHI	HANGU 2#	Gordura mineral	(-20+120)	Baixo ruído
JINZHI	HTHS	Gordura mineral	(-40,+180)	Alta velocidade, baixa temperatura, baixo binário e baixo ruído

P0 Rolamento de Esferas de Bloco de Almofada UCT202 UCT203 Tipos de Casas de Rolamento de Esferas 7

A franja radial dos rolamentos com qualidade do motor elétrico

Aborrecido			CM
Acabou.		Incluindo		Min.	Max.
mm	polegada	mm	polegada	Um...	Um...
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:										Tolerância
Aborrecido				Série R de polegadas	C2		Normal		C3		C4
Acabou.		Incluindo			C2		Normal		C3		C4
mm	polegada	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Os dados dos rolamentos de ranhuras de mini-profundidade sem carga são os seguintes:									Tolerância
Código de autorização	MC1		MC2		MC3		MC4		MC5
Autorização	Min	Max.	Min	Max.	Min	Max.	Min	Max.	Min	Max.
Autorização	1	6	4	9	6	11	9	14	15	22

Etiquetas:
