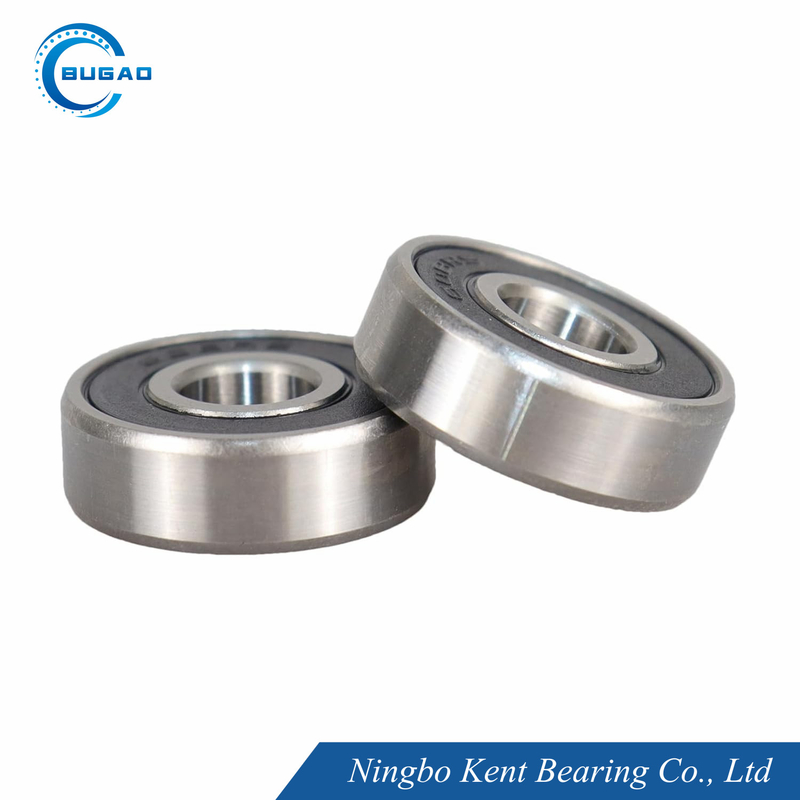

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas

Nome da marca:	Bugao
Número do modelo:	609, 609ZZ, 609-2RS
MOQ:	1.000 grupos
Preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO 9001:2015

Rolamento material:

609 2RS Rolamentos

Material de rolamento:

Aço, aço inoxidável, cerâmica, etc.

Precisão do rolamento:

P5, P4

Selo e blindagem do rolamento:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído do rolamento:

Z3V3, Z4V4

Espaço livre do rolamento:

C2, C0, C3, C4

Levar a vida:

Até 10 anos

Estoque:

Rico.

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Detalhes da embalagem:

Embalagem individual/individual, embalagem industrial/tubo, embalagem personalizada

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Revestimento de borracha dupla 609 2RS

Z4V4 Rolamentos sellados de alta velocidade

Acessórios de alta velocidade C2

Descrição do produto

Rolamento de vedação de borracha dupla 609-2rs ABEC-5 Z3V3 Rolamentos miniaturos de alta velocidade em alta velocidade para rodas de motores

Esses tipos de rolamento de esferas podem ser usados em máquina-ferramenta de controle numérico, indústria automobilística, instrumento preciso, máquina-ferramenta de alta velocidade, arospace etc. É simples em design, não separado, adequado para alta velocidade, confiável em operação e baixo custo de manutenção.

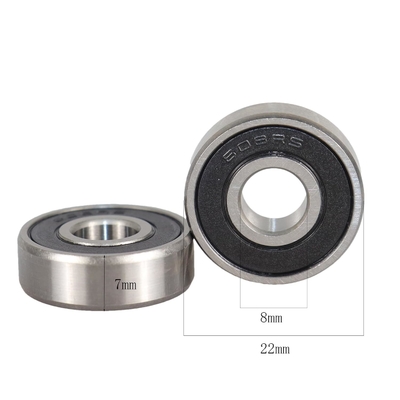

Modelo: 608-2rs rolamentos
Precisão do nível ABEC-5, operação suave
Nível de ruído z3, rolamentos de baixo ruído
Vedação de borracha de dupla face, adequada para operação de alta velocidade
Adequado para vários motores, ferramentas elétricas, brinquedos, eletrodomésticos, etc.

Parâmetros técnicos de 60 rolamentos da série:

Básico Consequência Não.	Entediado		Diâmetro externo d		Largura w		Raio r		Carga básica Classificação KN		Execução máxima velocidade fora		Peso Kg/pc
									Carga básica Classificação KN		Execução máxima velocidade fora
									Dinâmico	Estático	Graxa	Óleo
									Dinâmico	Estático	Graxa	Óleo
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	C	C_O	r/min	r/min
604	4	0,1575	12	0,4724	4	0,1575	0,2	0,008	0,97	0,36	43000	51000	0,002
605	5	0.1969	14	0,5512	5	0.1969	0,2	0,008	1.33	0,505	39000	46000	0,0035
606	6	0,2362	17	0,6693	6	0,2362	0,3	0,012	2.24	0,91	28000	36000	0,008
607	7	0,2756	19	0,7480	6	0,2362	0,3	0,012	2.24	0,91	28000	36000	0,008
608	8	0,3149	22	0,8661	7	0,2756	0,3	0,012	3.35	1.4	26000	34000	0,012
609	9	0,3543	24	0,9449	7	0,2756	0,3	0,012	3.4	1.45	22000	30000	0,014
6000	10	0,3937	26	1.0236	8	0,3150	0,3	0,012	4.55	1.96	20000	28000	0,019
6001	12	0,4724	28	1.1024	8	0,3150	0,3	0,012	5.1	2.39	19000	26000	0,021
6002	15	0,5906	32	1.2598	9	0,3543	0,3	0,012	5.6	2.84	18000	24000	0,03
6003	17	0,6693	35	1.3780	10	0,3937	0,3	0,012	6.8	3.35	17000	22000	0,039
6004	20	0,7874	42	1.6535	12	0,4724	0,6	0,024	9.4	5.05	15000	19000	0,069
6005	25	0,9843	47	1.8504	12	0,4724	0,6	0,024	10.1	5.85	13000	17000	0,08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0,039	13.2	8.3	12000	15000	0,116
6007	35	1.3780	62	2.4409	14	0,5512	1.0	0,039	16	10.3	10000	13000	0,155
6008	40	1.5748	68	2.6772	15	0,5906	1.0	0,039	16.8	11.5	8000	11000	0,185
6009	45	1.7717	75	2.9528	16	0,6299	1.0	0,039	21	15.1	7200	9000	0,231
6010	50	1.9685	80	3.1496	16	0,6299	1.0	0,039	21.8	16.6	6400	7800	0,25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0,043	28.3	21.2	5700	7000	0,362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0,043	29.5	23.2	5000	6300	0,385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0,043	31.9	25	4800	6100	0,44
6014	70	2.7559	110	4.3307	20	0,7874	1.1	0,043	39.7	31	4600	5800	0,6
6015	75	2.9528	115	4.5276	20	0,7874	1.1	0,043	41.6	33.5	4400	5600	0,64

Aplicação Senarios de rolamentos de esferas de alta precisão

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas 1

A personalização é bem -vinda:

Podemos imprimir sua marca (logotipo, obra de arte) no escudo ou a laser, gravando sua marca no escudo.
Podemos personalizar sua embalagem de acordo com o seu design.
Todos os direitos autorais pertencentes aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e envio:

Os rolamentos de esferas de ranhura profunda serão embalados com segurança individualmente, ou embalagem de tubo ou embalada como embalagem de personalização
O método de envio é negociável.


Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas 3

Dados técnicos de 62 rolamentos da série

Básico Consequência Não.	Entediado		Diâmetro externo d		Largura w		Raio r		Classificação de carga básica KN		Velocidade máxima de execução		Peso kg/pc
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	Dinâmico	Estático	Graxa	Óleo
									Dinâmico	Estático	Graxa	Óleo
									C	C_O	r/min	r/min
627	7	0,2756	22	0,8661	7	0,2756	0,3	0,012	3.35	1.4	26000	34000	0,013
628	8	0,3149	24	0,9448	8	0,3149	0,3	0,012	4	1.59	24000	32000	0,017
629	9	0,3543	26	1.0236	8	0,3149	0,3	0,012	4.55	1.96	22000	30000	0,02
6200	10	0,3937	30	1.1811	9	0,3543	0,6	0,024	5.1	2.39	19000	26000	0,032
6201	12	0,4724	32	1.2598	10	0,3937	0,6	0,024	6.1	2.75	18000	24000	0,037
6202	15	0,5906	35	1.3780	11	0,4331	0,6	0,024	7.75	3.6	17000	22000	0,045
6203	17	0,6693	40	1.5748	12	0,4724	0,6	0,024	9.6	4.6	16000	20000	0,066
6204	20	0,7874	47	1.8504	14	0,5512	1.0	0,039	12.8	6.65	14000	18000	0,106
6205	25	0,9843	52	2.0470	15	0,5906	1.0	0,039	14	7.85	12000	16000	0,128
6206	30	1.1811	62	2.4409	16	0,6299	1.0	0,039	19.5	11.3	10000	13000	0,199
6207	35	1.3780	72	2.8346	17	0,6693	1.1	0,043	25.7	15.3	8800	10000	0,287
6208	40	1.5748	80	3.1496	18	0.7087	1.1	0,043	29.1	17.8	7700	9200	0,367
6209	45	1.7717	85	3.3465	19	0,7480	1.1	0,043	32.5	20.4	6800	8200	0,416
6210	50	1.9685	90	3.5433	20	0,7874	1.1	0,043	35	23.2	6100	7300	0,462
6211	55	2.1654	100	3.9370	21	0,8268	1.5	0,059	43.5	29.2	5500	6600	0,602
6212	60	2.3622	110	4.3307	22	0,8661	1.5	0,059	52.5	36	5000	6000	0,789
6213	65	2.5591	120	4.7244	23	0,9055	1.5	0,059	58.5	40.5	4800	5800	0,99
6214	70	2.7559	125	4.9213	24	0,9449	1.5	0,059	63.7	45	4600	5600	1.1
6215	75	2.9528	130	5.1181	25	0,9843	1.5	0,059	68.9	49	4400	5400	1.2

ABEC-5 TOLERANCE CLASSE ABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		ΔDMP		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Irmã³⁾	ΔBS	Vbs
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBS	Vbs
sobre	incluindo	alto	baixo	máx		3	máx	máx	máx	Alto	Baixo	máx
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anel externo									Tolerância em um/s
D mm		ΔDMP		VDP²) Série de diâmetro		Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBS		Vbs
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBS		Vbs
sobre	incluindo	alto	baixo	máx			máx	máx	máx	Alto	Baixo	máx
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 TOLERANCE CLASSE ABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		ΔDMP		ΔDS		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Sia	ΔBS		Vbs
d mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBS		Vbs
sobre	incluindo	alto	baixo	alto	baixo	máx		máx	máx	máx	máx	Alto	baixo	Baixo	máx
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anel externo												Tolerância em um/s
D mm		ΔDMP		ΔDS		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Sia	ΔBS		Vbs
D mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBS		Vbs
sobre	incluindo	alto	baixo	alto	baixo	máx		máx	máx	máx	máx	Alto	baixo	máx
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idêntico a Δbs e vbs de anel interno do mesmo rolamento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

PERGUNTAS FREQUENTES:

1.Q: Você é uma fábrica ou empresa comercial?
R: O rolamento Kent é especializado em fabricação e exportação de rolamentos, e temos nossa própria fábrica e armazém.
2.Q: Posso obter algumas amostras e você oferece amostras gratuitas?
R: Sim, claro, o rolamento de Kent tem a honra de oferecer amostras.
3.Q: Que tal o envio?
R: Podemos organizar a remessa ou você pode ter o encaminhador.
4.Q: Você poderia me dizer o material do nosso rolamento?
R: Temos aço cromado e aço inoxidável, cerâmica e material plástico
5.Q: Podemos obter suporte se tivermos nossa própria posição de mercado?

R: Informe -nos informações detalhadas sobre o seu mercado, discutiremos
e propor sugestão útil para você e encontrar a melhor solução para você.

Etiquetas:

Rolamentos de esferas de alta precisão

Rolamentos de bolas de skate

Rolamentos de esferas finos da seção

PRODUTOS CONEXOS

Vídeo

Rolamento de P4 de alta precisão com baixo ruído Rolamento de esferas C3 personalizado para bombas

Obtenha o melhor preço

Vídeo

608 2RS C3 Z2V2 P6 Rolamentos de Esferas para Longboards de Patinação a Rolos

Obtenha o melhor preço

Vídeo

6905 2RS Rolamentos à esfera à prova de pó para máquinas industriais

Obtenha o melhor preço

Vídeo

Disponibilidades personalizadas 6205 2RS Rolamentos de Esferas de Linha Única

Obtenha o melhor preço

Vídeo

Secção fina de alta velocidade 6805 2RS Rolamentos cerâmicos C3

Obtenha o melhor preço

Vídeo

Rolamento radial de linha única de alta precisão 6301 2RS para máquina agrícola

Obtenha o melhor preço

Vídeo

608 2RS P4 Rolamentos ABEC-7 Rolamentos miniaturizados sellados de alta velocidade

Obtenha o melhor preço

Vídeo

Rolamentos com escudo de borracha dupla R6 Rolamento de esfera radial de ranhuras profundas com espaços livres C3

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

rolamento da elevada precisão

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas

Nome da marca:	Bugao
Número do modelo:	609, 609ZZ, 609-2RS
MOQ:	1.000 grupos
Preço:	Negociável
Detalhes da embalagem:	Embalagem individual/individual, embalagem industrial/tubo, embalagem personalizada
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

Bugao

Certificação:

ISO 9001:2015

Número do modelo:

609, 609ZZ, 609-2RS

Rolamento material:

609 2RS Rolamentos

Material de rolamento:

Aço, aço inoxidável, cerâmica, etc.

Precisão do rolamento:

P5, P4

Selo e blindagem do rolamento:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído do rolamento:

Z3V3, Z4V4

Espaço livre do rolamento:

C2, C0, C3, C4

Levar a vida:

Até 10 anos

Estoque:

Rico.

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Quantidade de ordem mínima:

1.000 grupos

Preço:

Negociável

Detalhes da embalagem:

Embalagem individual/individual, embalagem industrial/tubo, embalagem personalizada

Tempo de entrega:

Negociável

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Revestimento de borracha dupla 609 2RS

Z4V4 Rolamentos sellados de alta velocidade

Acessórios de alta velocidade C2

Descrição do produto

Rolamento de vedação de borracha dupla 609-2rs ABEC-5 Z3V3 Rolamentos miniaturos de alta velocidade em alta velocidade para rodas de motores

Modelo: 608-2rs rolamentos
Precisão do nível ABEC-5, operação suave
Nível de ruído z3, rolamentos de baixo ruído
Vedação de borracha de dupla face, adequada para operação de alta velocidade
Adequado para vários motores, ferramentas elétricas, brinquedos, eletrodomésticos, etc.

Parâmetros técnicos de 60 rolamentos da série:

Básico Consequência Não.	Entediado		Diâmetro externo d		Largura w		Raio r		Carga básica Classificação KN		Execução máxima velocidade fora		Peso Kg/pc
									Carga básica Classificação KN		Execução máxima velocidade fora
									Dinâmico	Estático	Graxa	Óleo
									Dinâmico	Estático	Graxa	Óleo
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	C	C_O	r/min	r/min
604	4	0,1575	12	0,4724	4	0,1575	0,2	0,008	0,97	0,36	43000	51000	0,002
605	5	0.1969	14	0,5512	5	0.1969	0,2	0,008	1.33	0,505	39000	46000	0,0035
606	6	0,2362	17	0,6693	6	0,2362	0,3	0,012	2.24	0,91	28000	36000	0,008
607	7	0,2756	19	0,7480	6	0,2362	0,3	0,012	2.24	0,91	28000	36000	0,008
608	8	0,3149	22	0,8661	7	0,2756	0,3	0,012	3.35	1.4	26000	34000	0,012
609	9	0,3543	24	0,9449	7	0,2756	0,3	0,012	3.4	1.45	22000	30000	0,014
6000	10	0,3937	26	1.0236	8	0,3150	0,3	0,012	4.55	1.96	20000	28000	0,019
6001	12	0,4724	28	1.1024	8	0,3150	0,3	0,012	5.1	2.39	19000	26000	0,021
6002	15	0,5906	32	1.2598	9	0,3543	0,3	0,012	5.6	2.84	18000	24000	0,03
6003	17	0,6693	35	1.3780	10	0,3937	0,3	0,012	6.8	3.35	17000	22000	0,039
6004	20	0,7874	42	1.6535	12	0,4724	0,6	0,024	9.4	5.05	15000	19000	0,069
6005	25	0,9843	47	1.8504	12	0,4724	0,6	0,024	10.1	5.85	13000	17000	0,08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0,039	13.2	8.3	12000	15000	0,116
6007	35	1.3780	62	2.4409	14	0,5512	1.0	0,039	16	10.3	10000	13000	0,155
6008	40	1.5748	68	2.6772	15	0,5906	1.0	0,039	16.8	11.5	8000	11000	0,185
6009	45	1.7717	75	2.9528	16	0,6299	1.0	0,039	21	15.1	7200	9000	0,231
6010	50	1.9685	80	3.1496	16	0,6299	1.0	0,039	21.8	16.6	6400	7800	0,25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0,043	28.3	21.2	5700	7000	0,362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0,043	29.5	23.2	5000	6300	0,385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0,043	31.9	25	4800	6100	0,44
6014	70	2.7559	110	4.3307	20	0,7874	1.1	0,043	39.7	31	4600	5800	0,6
6015	75	2.9528	115	4.5276	20	0,7874	1.1	0,043	41.6	33.5	4400	5600	0,64

Aplicação Senarios de rolamentos de esferas de alta precisão

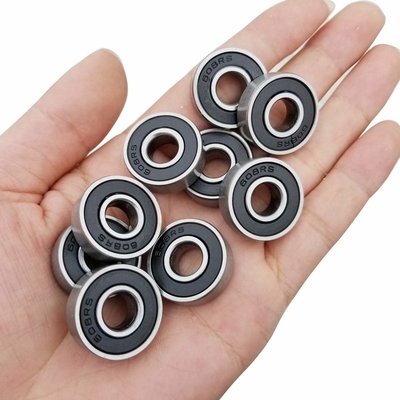

Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas 1

A personalização é bem -vinda:

Podemos imprimir sua marca (logotipo, obra de arte) no escudo ou a laser, gravando sua marca no escudo.
Podemos personalizar sua embalagem de acordo com o seu design.
Todos os direitos autorais pertencentes aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e envio:

Os rolamentos de esferas de ranhura profunda serão embalados com segurança individualmente, ou embalagem de tubo ou embalada como embalagem de personalização
O método de envio é negociável.


Rolamentos Vedados de Alta Velocidade 609 Z3V3 Z4V4 Nível de Ruído C2 C0 C3 C4 Folgas 3

Dados técnicos de 62 rolamentos da série

Básico Consequência Não.	Entediado		Diâmetro externo d		Largura w		Raio r		Classificação de carga básica KN		Velocidade máxima de execução		Peso kg/pc
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	Dinâmico	Estático	Graxa	Óleo
									Dinâmico	Estático	Graxa	Óleo
									C	C_O	r/min	r/min
627	7	0,2756	22	0,8661	7	0,2756	0,3	0,012	3.35	1.4	26000	34000	0,013
628	8	0,3149	24	0,9448	8	0,3149	0,3	0,012	4	1.59	24000	32000	0,017
629	9	0,3543	26	1.0236	8	0,3149	0,3	0,012	4.55	1.96	22000	30000	0,02
6200	10	0,3937	30	1.1811	9	0,3543	0,6	0,024	5.1	2.39	19000	26000	0,032
6201	12	0,4724	32	1.2598	10	0,3937	0,6	0,024	6.1	2.75	18000	24000	0,037
6202	15	0,5906	35	1.3780	11	0,4331	0,6	0,024	7.75	3.6	17000	22000	0,045
6203	17	0,6693	40	1.5748	12	0,4724	0,6	0,024	9.6	4.6	16000	20000	0,066
6204	20	0,7874	47	1.8504	14	0,5512	1.0	0,039	12.8	6.65	14000	18000	0,106
6205	25	0,9843	52	2.0470	15	0,5906	1.0	0,039	14	7.85	12000	16000	0,128
6206	30	1.1811	62	2.4409	16	0,6299	1.0	0,039	19.5	11.3	10000	13000	0,199
6207	35	1.3780	72	2.8346	17	0,6693	1.1	0,043	25.7	15.3	8800	10000	0,287
6208	40	1.5748	80	3.1496	18	0.7087	1.1	0,043	29.1	17.8	7700	9200	0,367
6209	45	1.7717	85	3.3465	19	0,7480	1.1	0,043	32.5	20.4	6800	8200	0,416
6210	50	1.9685	90	3.5433	20	0,7874	1.1	0,043	35	23.2	6100	7300	0,462
6211	55	2.1654	100	3.9370	21	0,8268	1.5	0,059	43.5	29.2	5500	6600	0,602
6212	60	2.3622	110	4.3307	22	0,8661	1.5	0,059	52.5	36	5000	6000	0,789
6213	65	2.5591	120	4.7244	23	0,9055	1.5	0,059	58.5	40.5	4800	5800	0,99
6214	70	2.7559	125	4.9213	24	0,9449	1.5	0,059	63.7	45	4600	5600	1.1
6215	75	2.9528	130	5.1181	25	0,9843	1.5	0,059	68.9	49	4400	5400	1.2

ABEC-5 TOLERANCE CLASSE ABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		ΔDMP		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Irmã³⁾	ΔBS	Vbs
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBS	Vbs
sobre	incluindo	alto	baixo	máx		3	máx	máx	máx	Alto	Baixo	máx
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anel externo									Tolerância em um/s
D mm		ΔDMP		VDP²) Série de diâmetro		Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBS		Vbs
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBS		Vbs
sobre	incluindo	alto	baixo	máx			máx	máx	máx	Alto	Baixo	máx
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 TOLERANCE CLASSE ABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		ΔDMP		ΔDS		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Sia	ΔBS		Vbs
d mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBS		Vbs
sobre	incluindo	alto	baixo	alto	baixo	máx		máx	máx	máx	máx	Alto	baixo	Baixo	máx
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anel externo												Tolerância em um/s
D mm		ΔDMP		ΔDS		VDP²) Série de diâmetro		Vdmp	Kia	Sd	Sia	ΔBS		Vbs
D mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBS		Vbs
sobre	incluindo	alto	baixo	alto	baixo	máx		máx	máx	máx	máx	Alto	baixo	máx
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idêntico a Δbs e vbs de anel interno do mesmo rolamento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

PERGUNTAS FREQUENTES:

R: Informe -nos informações detalhadas sobre o seu mercado, discutiremos
e propor sugestão útil para você e encontrar a melhor solução para você.

Etiquetas:
