Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS

Nome da marca:	BUGAO
Número do modelo:	6304-2RS, 6304
MOQ:	1.000 grupos
Preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	T/T, Western Union, L/C

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO 9001:2015

Material de rolamento:

Rolamento de RPM altas

Materiais:

Aço de rolamento, aço carbono, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC 1, ABEC 3, ABEC 5, ABEC 7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Número de linha:

Linha única

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Detalhes da embalagem:

Embalagem individual, embalagem industrial/tubo, embalagem sob medida

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Rolamento de alta rotação de aço cromado

Rolamento de alta rotação 6304

6304 2RS Selo de borracha de rolamentos a esferas

Descrição do produto

6304 6304-2RS Rolamentos de dupla vedação de borracha lubrificados de aço cromado de alta rotação

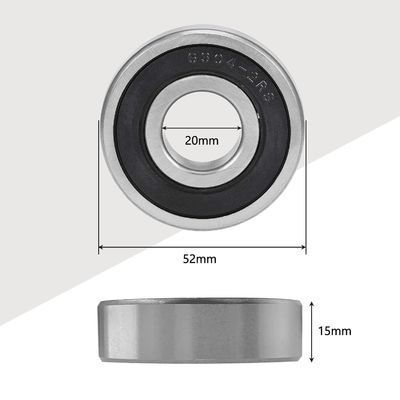

6304-2RS rolamentos de esferas de ranhura profunda, diâmetro interno: 20 mm, diâmetro exterior: 52 mm, espessura: 15 mm.
[Material]O rolamento é feito de aço de alta precisão, resistente à ferrugem, à deformação e à boa estabilidade sob cargas pesadas.

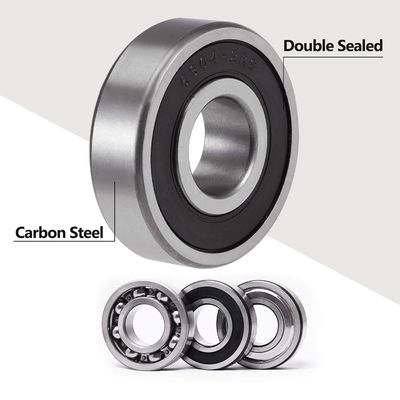

[Double Rubber Seal] impede a fuga de lubrificante no rolamento e impede a intrusão de poeira externa, umidade, substâncias estranhas e outras substâncias nocivas.
[Aplicação]Os rolamentos são amplamente utilizados em máquinas agrícolas, equipamentos de transporte, robôs, elevadores, eixos de leme de navios, skateboards e patins em linha.
[Características]A fricção menor pode fazer com que a velocidade do motor seja maior, não seja fácil gerar calor durante a operação, e melhorar a eficiência do trabalho.O óleo de rolamento foi preenchido na fábrica, que é conveniente de usar.

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 0

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 1

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 2

Parâmetros dos rolamentos da série 63

Fundamentos Rolamentos - Não, não.	Aborrecimento d		Diâmetro externo D		Largura W		Raio r		Nivel de carga básica KN		Velocidade máxima		Peso kg/pc
									Dinâmica	Estática	Gordura	Óleo
									Dinâmica	Estática	Gordura	Óleo
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	C	C_O	r/min	r/min
635	5	0.1969	19	0.7480	6	0.2362	0.3	0.012	2.34	0.885	34000	40000	0.008
6300	10	0.3937	35	1.3780	11	0.4331	0.6	0.024	8.2	3.5	15000	21000	0.053
6301	12	0.4724	37	1.4567	12	0.4724	1.0	0.039	9.7	4.2	14000	20000	0.06
6302	15	0.5906	42	1.6535	13	0.5118	1.0	0.039	11.4	5.45	13000	18000	0.082
6303	17	0.6693	47	1.8504	14	0.5512	1.0	0.039	13.5	6.55	12000	17000	0.115
6304	20	0.7874	52	2.0472	15	0.5906	1.1	0.043	15.9	7.9	11000	15000	0.144
6305	25	0.9843	62	2.4409	17	0.6693	1.1	0.043	21.2	10.9	10000	13000	0.2193
6306	30	1.1811	72	2.8346	19	0.7480	1.1	0.043	26.7	15	8000	10000	0.3498
6307	35	1.3780	80	3.1496	21	0.8268	1.5	0.059	33.5	19.1	6800	8000	0.4542
6308	40	1.5748	90	3.5433	23	0.9055	1.5	0.059	40.5	24	5800	7200	0.6394
6309	45	1.7717	100	3.9370	25	0.9843	1.5	0.059	53	32	5000	6200	0.8363
6310	50	1.9685	110	4.3307	27	1.0630	2.0	0.079	62	38.5	4400	5500	1.0822
6311	55	2.1654	120	4.7244	29	1.1417	2.0	0.079	47.1	45	4200	5300	1.35
6312	60	2.3622	130	5.1181	31	1.2205	2.1	0.083	85.2	52	4000	5100	1.7
6313	65	2.5591	140	5.5118	33	1.2992	2.1	0.083	97.5	60	3900	5000	2.1
6314	70	2.7559	150	5.9055	35	1.3740	2.1	0.083	111	68	3800	4800	2.5
6315	75	2.9528	160	6.2992	37	1.4567	2.1	0.083	119	76.5	3600	5600	3

Amplas aplicações de rolamentos de esferas de ranhura profunda

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 3

Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 4

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 5

Outros dados técnicos dos rolamentos

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

1607 2RS Rolamentos

Rolamento de Esferas de Baixo Ruído

Rolamentos de esferas metálicas

PRODUTOS CONEXOS

Vídeo

Rolamentos de alta precisão da série 6200 6203ZZ Rolamentos para cortadores de relva

Obtenha o melhor preço

6202ZZ Rolamentos de Esfera Rolamentos de alta velocidade de precisão

Obtenha o melhor preço

Vídeo

Rolamentos de baixa ruído de alta temperatura da série 6000 6001RS Rolamentos de 12x28x8mm

Obtenha o melhor preço

Vídeo

6001ZZ Fabrica de rolamentos silêncios para motores de alta velocidade

Obtenha o melhor preço

Vídeo

Rolamentos C3 de série 6200 Rolamentos de esferas radiais para equipamentos desportivos

Obtenha o melhor preço

Vídeo

Rolamentos de esferas de aço inoxidável personalizados 6201 com material 420

Obtenha o melhor preço

Série 6000 duplo fechado Rolamento 12x28x8mm 6001ZZ Rolamento de alta velocidade

Obtenha o melhor preço

Vídeo

6002ZZ Rolamentos de ferramentas elétricas de alta velocidade e alta precisão

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Rolamentos de esferas de sulco profundo

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

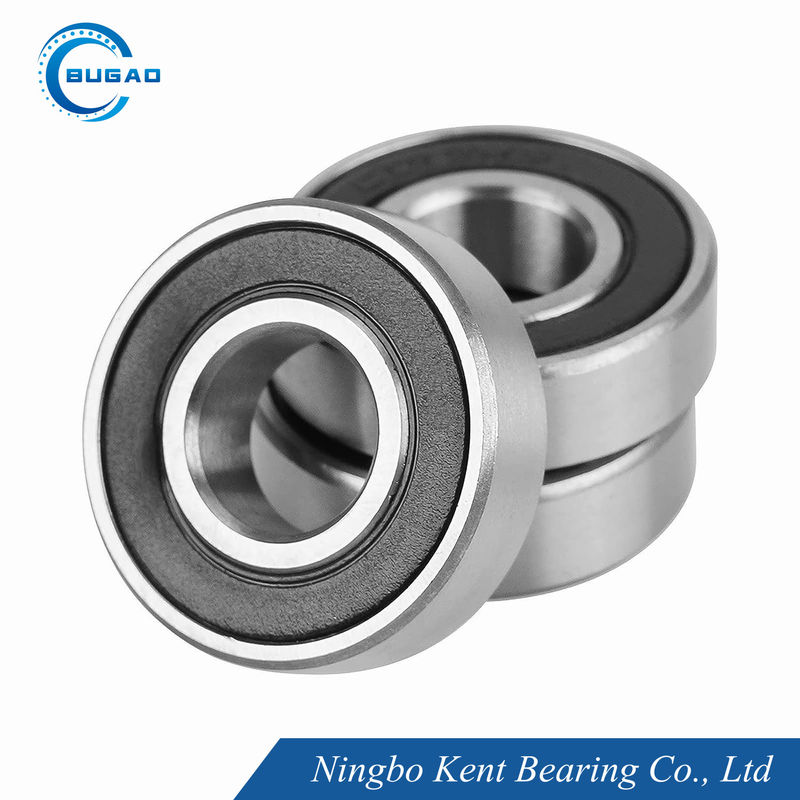

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS

Nome da marca:	BUGAO
Número do modelo:	6304-2RS, 6304
MOQ:	1.000 grupos
Preço:	Negociável
Detalhes da embalagem:	Embalagem individual, embalagem industrial/tubo, embalagem sob medida
Condições de pagamento:	T/T, Western Union, L/C

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO

Certificação:

ISO 9001:2015

Número do modelo:

6304-2RS, 6304

Material de rolamento:

Rolamento de RPM altas

Materiais:

Aço de rolamento, aço carbono, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC 1, ABEC 3, ABEC 5, ABEC 7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Número de linha:

Linha única

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Quantidade de ordem mínima:

1.000 grupos

Preço:

Negociável

Detalhes da embalagem:

Embalagem individual, embalagem industrial/tubo, embalagem sob medida

Tempo de entrega:

Negociável

Termos de pagamento:

T/T, Western Union, L/C

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Rolamento de alta rotação de aço cromado

Rolamento de alta rotação 6304

6304 2RS Selo de borracha de rolamentos a esferas

Descrição do produto

6304 6304-2RS Rolamentos de dupla vedação de borracha lubrificados de aço cromado de alta rotação

6304-2RS rolamentos de esferas de ranhura profunda, diâmetro interno: 20 mm, diâmetro exterior: 52 mm, espessura: 15 mm.
[Material]O rolamento é feito de aço de alta precisão, resistente à ferrugem, à deformação e à boa estabilidade sob cargas pesadas.
[Double Rubber Seal] impede a fuga de lubrificante no rolamento e impede a intrusão de poeira externa, umidade, substâncias estranhas e outras substâncias nocivas.
[Aplicação]Os rolamentos são amplamente utilizados em máquinas agrícolas, equipamentos de transporte, robôs, elevadores, eixos de leme de navios, skateboards e patins em linha.
[Características]A fricção menor pode fazer com que a velocidade do motor seja maior, não seja fácil gerar calor durante a operação, e melhorar a eficiência do trabalho.O óleo de rolamento foi preenchido na fábrica, que é conveniente de usar.

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 0

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 1

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 2

Parâmetros dos rolamentos da série 63

Fundamentos Rolamentos - Não, não.	Aborrecimento d		Diâmetro externo D		Largura W		Raio r		Nivel de carga básica KN		Velocidade máxima		Peso kg/pc
									Dinâmica	Estática	Gordura	Óleo
									Dinâmica	Estática	Gordura	Óleo
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	C	C_O	r/min	r/min
635	5	0.1969	19	0.7480	6	0.2362	0.3	0.012	2.34	0.885	34000	40000	0.008
6300	10	0.3937	35	1.3780	11	0.4331	0.6	0.024	8.2	3.5	15000	21000	0.053
6301	12	0.4724	37	1.4567	12	0.4724	1.0	0.039	9.7	4.2	14000	20000	0.06
6302	15	0.5906	42	1.6535	13	0.5118	1.0	0.039	11.4	5.45	13000	18000	0.082
6303	17	0.6693	47	1.8504	14	0.5512	1.0	0.039	13.5	6.55	12000	17000	0.115
6304	20	0.7874	52	2.0472	15	0.5906	1.1	0.043	15.9	7.9	11000	15000	0.144
6305	25	0.9843	62	2.4409	17	0.6693	1.1	0.043	21.2	10.9	10000	13000	0.2193
6306	30	1.1811	72	2.8346	19	0.7480	1.1	0.043	26.7	15	8000	10000	0.3498
6307	35	1.3780	80	3.1496	21	0.8268	1.5	0.059	33.5	19.1	6800	8000	0.4542
6308	40	1.5748	90	3.5433	23	0.9055	1.5	0.059	40.5	24	5800	7200	0.6394
6309	45	1.7717	100	3.9370	25	0.9843	1.5	0.059	53	32	5000	6200	0.8363
6310	50	1.9685	110	4.3307	27	1.0630	2.0	0.079	62	38.5	4400	5500	1.0822
6311	55	2.1654	120	4.7244	29	1.1417	2.0	0.079	47.1	45	4200	5300	1.35
6312	60	2.3622	130	5.1181	31	1.2205	2.1	0.083	85.2	52	4000	5100	1.7
6313	65	2.5591	140	5.5118	33	1.2992	2.1	0.083	97.5	60	3900	5000	2.1
6314	70	2.7559	150	5.9055	35	1.3740	2.1	0.083	111	68	3800	4800	2.5
6315	75	2.9528	160	6.2992	37	1.4567	2.1	0.083	119	76.5	3600	5600	3

Amplas aplicações de rolamentos de esferas de ranhura profunda

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 3

Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 4

Fecho de borracha de rolamento de esferas de aço cromado de altas RPM 6304 2RS 5

Outros dados técnicos dos rolamentos

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:
