Rolamentos de esferas micro de alta velocidade para equipamentos industriais

Rolamentos de esferas micro de alta velocidade para equipamentos industriais

Nome da marca:	BUGAO
Número do modelo:	695ZZ, 695,695-2RS
MOQ:	1.000 grupos
Preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO 9001:2015

Bearing Name:

695ZZ Bearing

Bearing Material:

Bearing Steel, Stainless Steel, etc

Precision:

P0, P6, P5, P4

Tolerance Class:

ABEC-1, ABCE-3, ABEC-5, ABEC-7

Clearance:

C2, C0, C3, C4

Protection:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

Noise &Vibration:

Z1V1, Z2V2, Z3V3, Z4V4

HS Code:

8482102000

Stock:

OEM Service:

Customization welcomed

Detalhes da embalagem:

Embalagem individual/barris, embalagem industrial/tubo, embalagem personalizada

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Revestimento selado 695ZZ

695ZZ Rolamento Z3V3

Micro rolamentos de esfera de alta velocidade

Descrição do produto

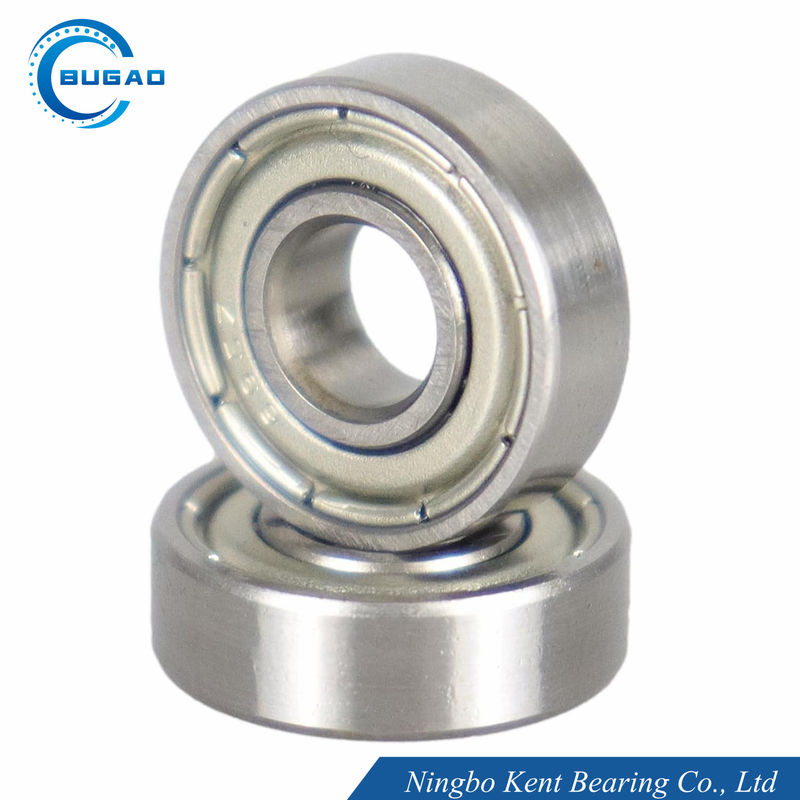

695ZZ Rolamentos de vedação metálica dupla Z3V3 Rolamentos em miniatura sellados de alta velocidade

O695ZZ RolamentosÉ um rolamento de esferas de micro dimensões de alta precisão concebido para aplicações de alta velocidade em equipamentos industriais.Escutas de metal duplo (ZZ), proporcionando uma protecção eficaz contra poeira, detritos e outros contaminantes, mantendo a lubrificação.Grau de precisão Z3V3, o rolamento 695ZZ garante uma operação suave, baixo ruído e alta precisão de rotação.Seu tamanho compacto e capacidade de alta velocidade tornam-no ideal para aplicações onde o espaço é limitado, mas o desempenho e a confiabilidade são críticos.

Características principais:

Escutas metálicas duplas (ZZ): Protege contra a contaminação e prolonga a vida útil do rolamento.
Grau de precisão Z3V3: Assegura uma operação suave e silenciosa com vibrações mínimas.
Capacidade de alta velocidade: concebido para uma operação eficiente a altas velocidades de rotação.
Compacto e leve: Micro-design ideal para aplicações com restrições de espaço.
Construção durável: Fabricado em aço cromado de alta qualidade para excelente resistência ao desgaste.
Baixa manutenção: O projeto blindado reduz a necessidade de re-lubrificação frequente.
Versatilidade: Adequado para aplicações de carga radial e axial.

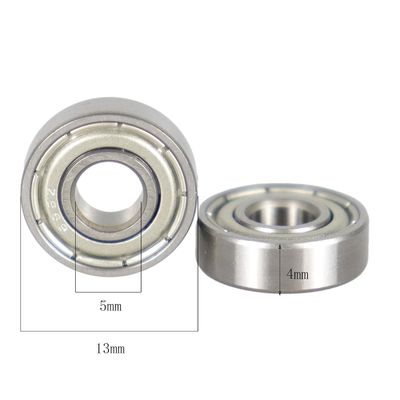

Dimensões:

Parâmetro	Medida (mm)
Diâmetro interno (ID)	5 mm
Diâmetro exterior (OD)	13 mm
Largura (W)	4 mm

Vantagens do rolamento 695ZZ (precisão Z3V3):

Alta precisão: A precisão do Z3V3 garante vibrações e ruídos mínimos, tornando-o ideal para aplicações de precisão.
Protecção contra a contaminação: Os escudos metálicos duplos (ZZ) garantem um desempenho fiável em ambientes adversos.
Desempenho de alta velocidade: concebido para uma operação suave a altas velocidades de rotação.
Compacto e leve: O seu design de micro dimensões torna-o adequado para aplicações com espaço limitado.
Durabilidade: Materiais e construção de alta qualidade proporcionam excelente resistência ao desgaste.
Baixo atrito: Projetado para uma operação eficiente, reduzindo o consumo de energia e a geração de calor.

Aplicações:

1. Equipamento industrial: Utilizado em pequenos motores, bombas e caixas de velocidades que exigem alta precisão e fiabilidade.
2. Motores elétricos: Adequado para motores em miniatura em aparelhos, ferramentas e máquinas industriais.
3. Dispositivos médicos: Ideal para instrumentos de precisão como ferramentas dentárias, bombas e máquinas de diagnóstico.
4. Robótica: Utilizado em articulações robóticas e pequenas peças mecânicas que exigem precisão e fiabilidade.
5. Eletrônicos de consumo: Adequado para dispositivos como drones, câmaras e pequenos ventiladores.
6. Hobbies e projetos DIY: Perfeito para projetos mecânicos de pequena escala e construção de modelos.

Rolamentos de esferas micro de alta velocidade para equipamentos industriais 0

Rolamentos de esferas micro de alta velocidade para equipamentos industriais 1


Parâmetros técnicos dos rolamentos de esferas de parede fina da série 6900:

Fundamentos Rolamentos - Não, não.	Aborrecimento d		Diâmetro externo D		Largura W		Raio r		Nivel de carga básica KN		Velocidade máxima		Peso kg/pc
									Dinâmica	Estática	Gordura	Óleo
									Dinâmica	Estática	Gordura	Óleo
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	C	C_O	r/min	r/min
693	3	0.1181	8	0.315	3	0.1181	0.15	0.006	0.56	0.18	54000	63000	0.0006
W693	3	0.1181	8	0.315	4	0.1575	0.15	0.006	0.56	0.18	54000	63000	0.0007
694	4	0.1575	11	0.4331	4	0.1575	0.15	0.006	0.715	0.276	45000	52000	0.0018
695	5	0.1969	13	0.5118	4	0.1575	0.2	0.008	1.08	0.43	34000	43000	0.0024
696	6	0.2362	15	0.5906	5	0.1969	0.2	0.008	1.35	0.53	32000	40000	0.0038
697	7	0.2756	17	0.6693	5	0.1969	0.3	0.012	1.61	0.715	30000	38000	0.0052
698	8	0.3150	19	0.7480	6	0.2362	0.3	0.012	1.99	0.865	28000	36000	0.0073
699	9	0.3543	20	0.7874	6	0.2362	0.3	0.012	2.48	1.09	27000	34000	0.0082
6900	10	0.3937	22	0.8661	6	0.2362	0.3	0.012	2.7	1.27	25000	32000	0.009
6901	12	0.4724	24	0.9449	6	0.2362	0.3	0.012	2.89	1.46	20000	28000	0.011
6902	15	0.5906	28	1.1024	7	0.2756	0.3	0.012	4.1	2.06	19000	26000	0.016
6903	17	0.6693	30	1.1811	7	0.2756	0.3	0.012	4.65	2.58	18000	24000	0.018
6904	20	0.7874	37	1.4567	9	0.3543	0.3	0.012	6.4	3.7	17000	22000	0.036
6905	25	0.9843	42	1.6535	9	0.3543	0.3	0.012	7.05	4.55	14000	18000	0.042
6906	30	1.1811	47	1.8504	9	0.3543	0.3	0.012	7.25	5	12000	16000	0.048
6907	35	1.3780	55	2.1654	10	0.3937	0.3	0.012	11.2	7.45	10000	14000	0.074
6908	40	1.5748	62	2.4409	12	0.4724	0.3	0.012	14.6	10.2	8000	12000	0.11
6909	45	1.7717	68	2.6772	12	0.4724	0.3	0.012	15.1	11.2	6000	10000	0.128
6910	50	1.9685	72	2.8346	12	0.4724	0.3	0.012	15.6	12.2	4000	8000	0.132

Ampla aplicação da secção fina profunda Bolas de surcoAcessórios:

Rolamentos de esferas micro de alta velocidade para equipamentos industriais 3

Rolamentos de esferas micro de alta velocidade para equipamentos industriais 4

Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

Detalhes dos produtos

Casa produtos

Rolamentos de esferas de sulco profundo

Rolamentos de esferas micro de alta velocidade para equipamentos industriais

Todas as categorias

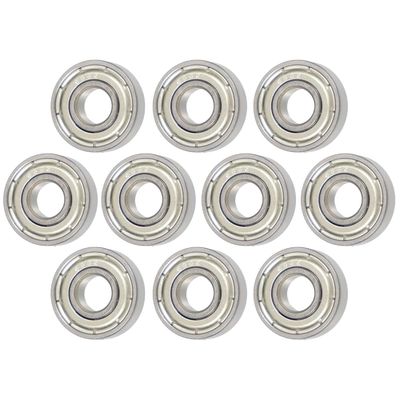

Rolamentos de esferas micro de alta velocidade para equipamentos industriais

Nome da marca:	BUGAO
Número do modelo:	695ZZ, 695,695-2RS
MOQ:	1.000 grupos
Preço:	Negociável
Detalhes da embalagem:	Embalagem individual/barris, embalagem industrial/tubo, embalagem personalizada
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO

Certificação:

ISO 9001:2015

Número do modelo:

695ZZ, 695,695-2RS

Bearing Name:

695ZZ Bearing

Bearing Material:

Bearing Steel, Stainless Steel, etc

Precision:

P0, P6, P5, P4

Tolerance Class:

ABEC-1, ABCE-3, ABEC-5, ABEC-7

Clearance:

C2, C0, C3, C4

Protection:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

Noise &Vibration:

Z1V1, Z2V2, Z3V3, Z4V4

HS Code:

8482102000

Stock:

Rich

OEM Service:

Customization welcomed

Quantidade de ordem mínima:

1.000 grupos

Preço:

Negociável

Detalhes da embalagem:

Embalagem individual/barris, embalagem industrial/tubo, embalagem personalizada

Tempo de entrega:

Negociável

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

Revestimento selado 695ZZ

695ZZ Rolamento Z3V3
