P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única

P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única

Nome da marca:	BUGAO/NBKT
Número do modelo:	R6, R6ZZ, R6Z, R6RS, R6-2RS
MOQ:	1.000 grupos
Preço:	Negoiatiable
Tempo de entrega:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

ISO9001:2015

Bearing Name:

Deep Groove Ball Bearing

Material:

Bearing Steel, Carbon Steel, Ceramic, etc

Tolerance Class:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Precision:

P0, P6, P5, P4

Clearance:

C2, C0, C3, C4

Closure Type:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

Noise &Vibration:

Z1V1, Z2V2, Z3V3, Z4V4

Bearing Life:

Up to 10 years

HS Code:

8482102000

OEM Service:

Customization welcomed

Detalhes da embalagem:

Pacote de barris únicos

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

P6 Rolamentos de esferas de ranhura profunda

Rolamentos de esferas R6ZZ de alta velocidade

R6ZZ Rolamentos de Esfera de linha única

Descrição do produto

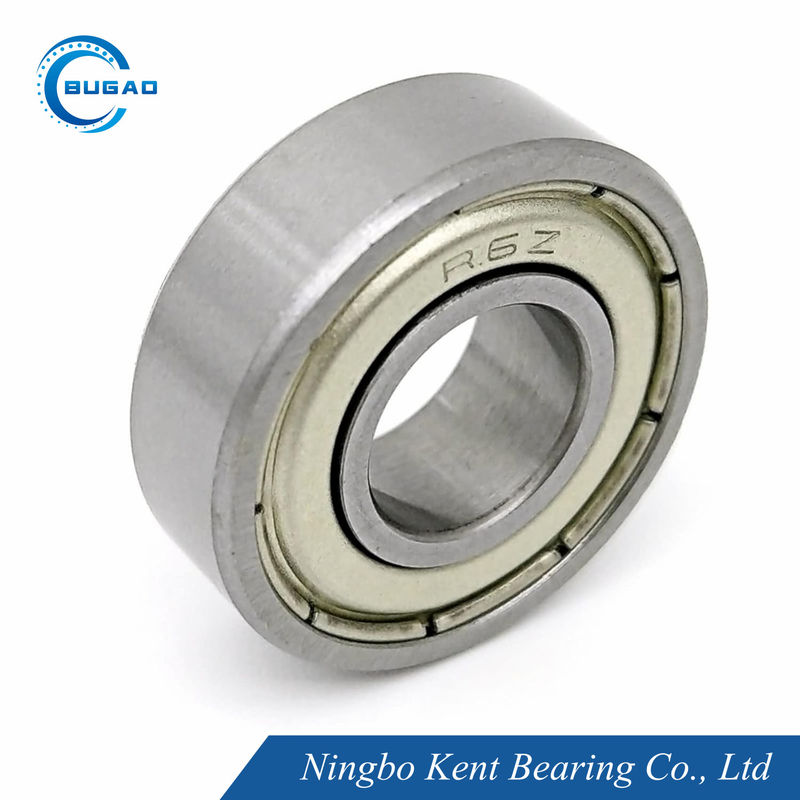

Rolamentos R6 R6ZZ R6Z R6RS R6-2RS Rolamentos de Esfera de Faixa Única

OR6ZZ Rolamentosé um rolamento de esferas de soldagem profunda de linha única, de alto desempenho, concebido para aplicações que exijam uma operação de alta velocidade, precisão e fiabilidade.incluindoP0, P6, P5 e P4, permitindo-lhe satisfazer as exigências de diferentes aplicações.ZZo sufixo indica que o rolamento está equipado comEscutas metálicas duplas, protege contra poeira e detritos, mantendo a lubrificação.capacidade de alta velocidadeeprojeto de sulco profundo, o rolamento R6ZZ é ideal para aplicações em que o bom funcionamento e a durabilidade são essenciais.

Características principais:

Escutas metálicas duplas (ZZ): Protege contra a contaminação e prolonga a vida útil do rolamento.
Capacidade de alta velocidade: concebido para uma operação eficiente a altas velocidades de rotação.
Graus de precisão (P0, P6, P5, P4): Assegura uma operação suave e silenciosa com vibrações mínimas.

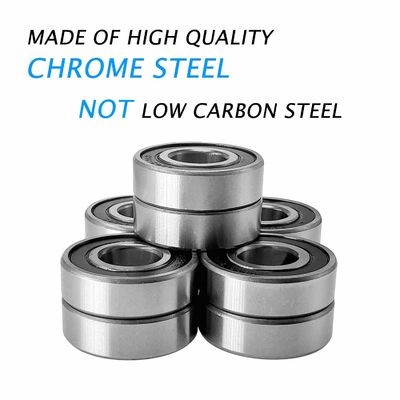

Construção durável: Fabricado em aço cromado de alta qualidade para excelente resistência ao desgaste.
Baixa manutenção: O projeto blindado reduz a necessidade de re-lubrificação frequente.
Versatilidade: Adequado para aplicações de carga radial e axial.

R6 Dimensão do rolamento:

Parâmetro	Medida (mm)
Diâmetro interno (ID)	9.525 mm(3/8 de polegada)
Diâmetro exterior (OD)	22.225 mm(7,8 polegadas)
Largura (W)	5.558 mm(7/32 polegadas)

Graus de precisão:

P0: Precisão padrão, adequada para aplicações de uso geral.
P6: Maior precisão, ideal para aplicações que exijam uma operação mais suave.
P5: Precisão ainda mais elevada, adequada para aplicações de alta velocidade e alta precisão.
P4: Ultra-alta precisão, utilizada em aplicações que requerem vibrações e ruído mínimos.

Vantagens do rolamento R6ZZ:

Desempenho de alta velocidade: concebido para uma operação suave a altas velocidades de rotação.
Protecção contra a contaminação: Os escudos metálicos duplos (ZZ) garantem um desempenho fiável em ambientes adversos.
Alta precisão: Os graus de precisão (P0 a P4) garantem vibrações e ruídos mínimos, tornando-o ideal para aplicações de precisão.
Durabilidade: Materiais e construção de alta qualidade proporcionam excelente resistência ao desgaste.
Baixo atrito: Projetado para uma operação eficiente, reduzindo o consumo de energia e a geração de calor.

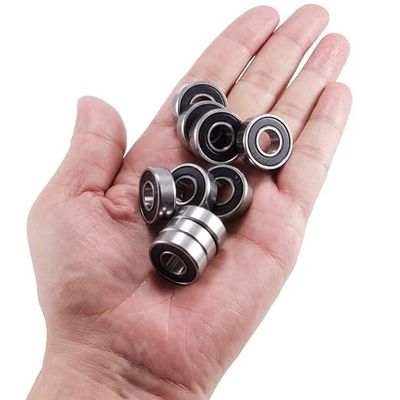

Compacto e leve: Ideal para aplicações com espaço limitado.

Aplicações:

Motores elétricos: Utilizado em pequenos motores para aparelhos, ferramentas e equipamentos industriais.
Máquinas industriais: Ideal para bombas, compressores e caixas de velocidades que exigem alta precisão.
Componentes para automóveis: Adequado para alternadores, ventiladores e pequenos sistemas de transmissão.
Eletrodomésticos: Utilizado em máquinas de lavar roupa, secadoras e outros aparelhos onde o baixo ruído e a fiabilidade são importantes.
Equipamento médico: Assegura uma operação precisa e suave em dispositivos como centrífugas e pequenas ferramentas médicas.
Hobbies e projetos DIY: Perfeito para projetos mecânicos de pequena escala e construção de modelos.

P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única 0


Os rolamentos de esfera de ranhura profunda da série R podem ser personalizados em tamanhos, a tabela de especificações abaixo é para sua referência.

Parâmetros técnicos dos rolamentos de esfera de ranhura profunda da série R:

Fundamentos Rolamentos - Não, não.	Aborrecimento d		Diâmetro externo		Largura W				Raio r		Nivel de carga básica KN
	Aborrecimento d		Diâmetro externo		Aberto		Selo de escudo		Raio r		Dinâmica C	Estática C0
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	mm	polegada	Dinâmica C	Estática C0
R156	4.763	0.1875	7.938	0.3125	2.78	0.1094	3.18	0.1250	0.1	0.004	0.395	0.143
R166	4.763	0.1875	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.71	0.268
R3	4.763	0.1875	12.700	0.5000	3.97	0.1562	4.98	0.1960	0.15	0.006	1.31	0.49
R3A	4.763	0.1875	12.700	0.5000	4.98	0.1960	4.98	0.1960	0.15	0.006	1.31	0.49
R168	6.350	0.2500	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.268	0.136
R188	6.350	0.2500	12.700	0.5000	3.18	0.1250	4.76	0.1875	0.15	0.006	0.83	0.37
R4	6.350	0.2500	15.875	0.6250	4.98	0.1960	4.98	0.1960	0.2	0.008	1.48	0.615
R4A	6.350	0.2500	19.050	0.7500	5.56	0.2188	7.14	0.2812	0.3	0.012	2.34	0.885
R6	9.525	0.3750	22.225	0.8750	5.56	0.2188	7.14	0.2812	0.3	0.012	3.3	1.4
R8	12.70	0.5000	28.575	1.1250	6.35	0.2500	7.94	0.3125	0.3	0.012	3.912	2.245
R8-7	11.113	0.4375	28.575	1.1250	6.35	0.2500	- Não.	- Não.	0.3	0.012	3.912	2.245
R10	15.875	0.6250	34.925	1.3750	7.14	0.2812	8.73	0.3438	0.6	0.024	4.605	2.774
R12	19.050	0.7500	41.275	1.6250	7.94	0.3125	11.11	0.4375	0.6	0.024	7.246	4.445

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

Classe de tolerância ABEC-7 ABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para a sibração de rolamentos únicos

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Ampla aplicação da profundidade Bolas de surcoAcessórios:


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Etiquetas:

1607 2RS Rolamentos

Rolamento de Esferas de Baixo Ruído

Rolamentos de esferas metálicas

PRODUTOS CONEXOS

Vídeo

Rolamentos de alta precisão da série 6200 6203ZZ Rolamentos para cortadores de relva

Obtenha o melhor preço

6202ZZ Rolamentos de Esfera Rolamentos de alta velocidade de precisão

Obtenha o melhor preço

Vídeo

Rolamentos de baixa ruído de alta temperatura da série 6000 6001RS Rolamentos de 12x28x8mm

Obtenha o melhor preço

Vídeo

6001ZZ Fabrica de rolamentos silêncios para motores de alta velocidade

Obtenha o melhor preço

Vídeo

Rolamentos C3 de série 6200 Rolamentos de esferas radiais para equipamentos desportivos

Obtenha o melhor preço

Série 6000 duplo fechado Rolamento 12x28x8mm 6001ZZ Rolamento de alta velocidade

Obtenha o melhor preço

Vídeo

420 Série 6200 Rolamento de aço inoxidável 6201 Rolamento de esferas personalizado

Obtenha o melhor preço

Vídeo

6002ZZ Rolamentos de ferramentas elétricas de alta velocidade e alta precisão

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Rolamentos de esferas de sulco profundo

P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única

Nome da marca:	BUGAO/NBKT
Número do modelo:	R6, R6ZZ, R6Z, R6RS, R6-2RS
MOQ:	1.000 grupos
Preço:	Negoiatiable
Detalhes da embalagem:	Pacote de barris únicos
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Marca:

BUGAO/NBKT

Certificação:

ISO9001:2015

Número do modelo:

R6, R6ZZ, R6Z, R6RS, R6-2RS

Bearing Name:

Deep Groove Ball Bearing

Material:

Bearing Steel, Carbon Steel, Ceramic, etc

Tolerance Class:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Precision:

P0, P6, P5, P4

Clearance:

C2, C0, C3, C4

Closure Type:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

Noise &Vibration:

Z1V1, Z2V2, Z3V3, Z4V4

Bearing Life:

Up to 10 years

HS Code:

8482102000

OEM Service:

Customization welcomed

Quantidade de ordem mínima:

1.000 grupos

Preço:

Negoiatiable

Detalhes da embalagem:

Pacote de barris únicos

Tempo de entrega:

Negociável

Termos de pagamento:

T/T

Habilidade da fonte:

30,000, 000 conjuntos

Destacar:

P6 Rolamentos de esferas de ranhura profunda

Rolamentos de esferas R6ZZ de alta velocidade

R6ZZ Rolamentos de Esfera de linha única

Descrição do produto

Rolamentos R6 R6ZZ R6Z R6RS R6-2RS Rolamentos de Esfera de Faixa Única

Características principais:

Escutas metálicas duplas (ZZ): Protege contra a contaminação e prolonga a vida útil do rolamento.
Capacidade de alta velocidade: concebido para uma operação eficiente a altas velocidades de rotação.
Graus de precisão (P0, P6, P5, P4): Assegura uma operação suave e silenciosa com vibrações mínimas.
Construção durável: Fabricado em aço cromado de alta qualidade para excelente resistência ao desgaste.
Baixa manutenção: O projeto blindado reduz a necessidade de re-lubrificação frequente.
Versatilidade: Adequado para aplicações de carga radial e axial.

R6 Dimensão do rolamento:

Parâmetro	Medida (mm)
Diâmetro interno (ID)	9.525 mm(3/8 de polegada)
Diâmetro exterior (OD)	22.225 mm(7,8 polegadas)
Largura (W)	5.558 mm(7/32 polegadas)

Graus de precisão:

P0: Precisão padrão, adequada para aplicações de uso geral.
P6: Maior precisão, ideal para aplicações que exijam uma operação mais suave.
P5: Precisão ainda mais elevada, adequada para aplicações de alta velocidade e alta precisão.
P4: Ultra-alta precisão, utilizada em aplicações que requerem vibrações e ruído mínimos.

Vantagens do rolamento R6ZZ:

Desempenho de alta velocidade: concebido para uma operação suave a altas velocidades de rotação.
Protecção contra a contaminação: Os escudos metálicos duplos (ZZ) garantem um desempenho fiável em ambientes adversos.
Alta precisão: Os graus de precisão (P0 a P4) garantem vibrações e ruídos mínimos, tornando-o ideal para aplicações de precisão.
Durabilidade: Materiais e construção de alta qualidade proporcionam excelente resistência ao desgaste.
Baixo atrito: Projetado para uma operação eficiente, reduzindo o consumo de energia e a geração de calor.
Compacto e leve: Ideal para aplicações com espaço limitado.

Aplicações:

Motores elétricos: Utilizado em pequenos motores para aparelhos, ferramentas e equipamentos industriais.
Máquinas industriais: Ideal para bombas, compressores e caixas de velocidades que exigem alta precisão.
Componentes para automóveis: Adequado para alternadores, ventiladores e pequenos sistemas de transmissão.
Eletrodomésticos: Utilizado em máquinas de lavar roupa, secadoras e outros aparelhos onde o baixo ruído e a fiabilidade são importantes.
Equipamento médico: Assegura uma operação precisa e suave em dispositivos como centrífugas e pequenas ferramentas médicas.
Hobbies e projetos DIY: Perfeito para projetos mecânicos de pequena escala e construção de modelos.

P0 P6 P5 P4 Rolamento de Esferas de Granulação Profunda de Alta Velocidade R6ZZ Rolamento de Esferas de Linha Única 0


Os rolamentos de esfera de ranhura profunda da série R podem ser personalizados em tamanhos, a tabela de especificações abaixo é para sua referência.

Parâmetros técnicos dos rolamentos de esfera de ranhura profunda da série R:

Fundamentos Rolamentos - Não, não.	Aborrecimento d		Diâmetro externo		Largura W				Raio r		Nivel de carga básica KN
	Aborrecimento d		Diâmetro externo		Aberto		Selo de escudo		Raio r		Dinâmica C	Estática C0
	mm	polegada	mm	polegada	mm	polegada	mm	polegada	mm	polegada	Dinâmica C	Estática C0
R156	4.763	0.1875	7.938	0.3125	2.78	0.1094	3.18	0.1250	0.1	0.004	0.395	0.143
R166	4.763	0.1875	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.71	0.268
R3	4.763	0.1875	12.700	0.5000	3.97	0.1562	4.98	0.1960	0.15	0.006	1.31	0.49
R3A	4.763	0.1875	12.700	0.5000	4.98	0.1960	4.98	0.1960	0.15	0.006	1.31	0.49
R168	6.350	0.2500	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.268	0.136
R188	6.350	0.2500	12.700	0.5000	3.18	0.1250	4.76	0.1875	0.15	0.006	0.83	0.37
R4	6.350	0.2500	15.875	0.6250	4.98	0.1960	4.98	0.1960	0.2	0.008	1.48	0.615
R4A	6.350	0.2500	19.050	0.7500	5.56	0.2188	7.14	0.2812	0.3	0.012	2.34	0.885
R6	9.525	0.3750	22.225	0.8750	5.56	0.2188	7.14	0.2812	0.3	0.012	3.3	1.4
R8	12.70	0.5000	28.575	1.1250	6.35	0.2500	7.94	0.3125	0.3	0.012	3.912	2.245
R8-7	11.113	0.4375	28.575	1.1250	6.35	0.2500	- Não.	- Não.	0.3	0.012	3.912	2.245
R10	15.875	0.6250	34.925	1.3750	7.14	0.2812	8.73	0.3438	0.6	0.024	4.605	2.774
R12	19.050	0.7500	41.275	1.6250	7.94	0.3125	11.11	0.4375	0.6	0.024	7.246	4.445

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

Classe de tolerância ABEC-7 ABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para a sibração de rolamentos únicos

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Ampla aplicação da profundidade Bolas de surcoAcessórios:


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Etiquetas:
