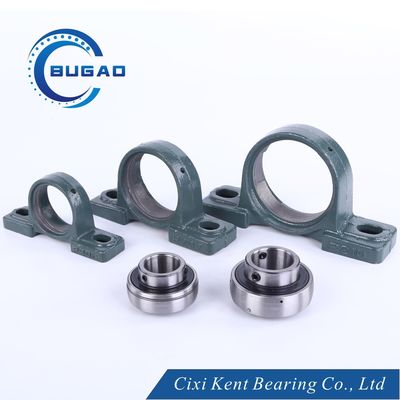

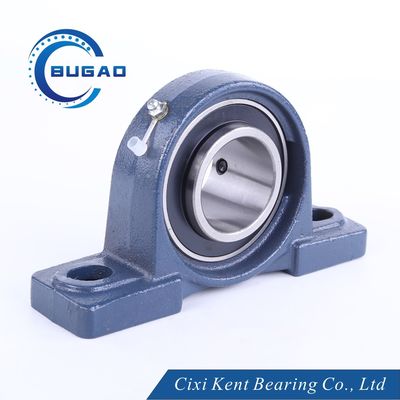

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201

Name: Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCP201
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCP201
MOQ:	Negociável
Preço:	Negotiatable
Tempo de entrega:	2-4weeks
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Certificação:

ISO 9001:2015

Nome do produto:

Rolamento de esferas de bloco de travesseiro

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Estrutura:

Revestimento de almofada/Revestimento de inserção

Serviço OEM:

Customização bem-vinda

Detalhes da embalagem:

Embalagem individual, embalagem por tubo, embalagem sob medida

Habilidade da fonte:

30.000.000 de conjuntos

Destacar:

Rolamento de esferas de bloco de travesseiro autoalinhado

Acoplamento de esferas de bloco de travesseiro Z3V3

Z4V4 UCF218 Rolamento

Descrição do produto

UCF201 Principais dimensões:

Parâmetro	Dimensão (mm)
Diâmetro da fenda (d)	12 mm
Diâmetro externo (D)	37 mm
Largura do rolamento (B)	26 mm
Dimensões da base (A × B × H)	70 × 40 × 50 mm
Espaçamento entre o buraco de montagem (J)	60 mm
Diâmetro do buraco de montagem (S)	9 mm

Descrição do diagrama de dimensões:

Diâmetro da fenda (d): 12 mm, adequado para um eixo com um diâmetro de 12 mm.
Diâmetro externo (D): 37 mm, indicando o diâmetro do anel externo do rolamento.
Largura do rolamento (B): 26 mm, representando a largura do rolamento.
Dimensões da base (A × B × H): 70 mm ( comprimento) × 40 mm (largura) × 50 mm (altura), indicando o tamanho da caixa quadrada.
Espaçamento entre os furos de montagem (J): 60 mm, representando a distância entre o centro e o centro dos furos de montagem.
Diâmetro do buraco de montagem (S): 9 mm, indicando o diâmetro do buraco de montagem

Tabela de comparação de precisão:

Grau de precisão	Norma ABEC	Padrão GB (China)	Descrição
Z3	ABEC-3	P6	Alta precisão, adequada para aplicações que exijam uma operação suave e baixo ruído.
Z4	ABEC-5	P5	Muito alta precisão, utilizada em aplicações de alta velocidade e alta precisão.

Vantagens dos rolamentos Z3 e Z4

Alta precisão:
- Os rolamentos Z3 e Z4 são fabricados com tolerâncias rigorosas, garantindo um desempenho suave e consistente.
- O Z4 oferece maior precisão do que o Z3, tornando-o adequado para aplicações mais exigentes.
Baixo Ruído e Vibração:
- O processo de fabricação preciso reduz o ruído e as vibrações, tornando estes rolamentos ideais para aplicações onde a operação silenciosa é essencial.
Capacidade de alta velocidade:
- Os rolamentos Z3 e Z4 são concebidos para funcionar a altas velocidades com o mínimo de atrito, garantindo eficiência e longevidade.
Durabilidade:
- Os materiais de alta qualidade e a fabricação de precisão aumentam a durabilidade e a capacidade de carga destes rolamentos.
Versatilidade:
- Adequado para uma ampla gama de indústrias, incluindo automóveis, aeroespacial, equipamentos médicos e máquinas de precisão.

Aplicações dos rolamentos Z3 e Z4

Z3 Rolamentos:
- Motores elétricos: Utilizado em motores de pequeno a médio porte para uma operação suave e silenciosa.
- Eletrodomésticos: Encontrada em máquinas de lavar roupa, geladeiras e ar condicionado.
- Equipamento de escritório: Usado em impressoras, scanners e copiadoras para um desempenho confiável.
- Máquinas industriais gerais: Adequado para bombas, ventiladores e máquinas ligeiras.
Z4 Rolamentos:
- Máquinas de alta velocidade: Usado em máquinas-ferramentas, fendões e robótica para operações de alta velocidade e alta precisão.
- Equipamento médico: Essencial para máquinas de ressonância magnética, brocas dentárias e outros dispositivos médicos de precisão.
- Aeronáutica: Utilizado em componentes de aeronaves onde a precisão e a fiabilidade são críticas.
- Automóveis: Encontrado em transmissões, hubs de rodas e motores de veículos elétricos para alto desempenho.

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 0

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 1

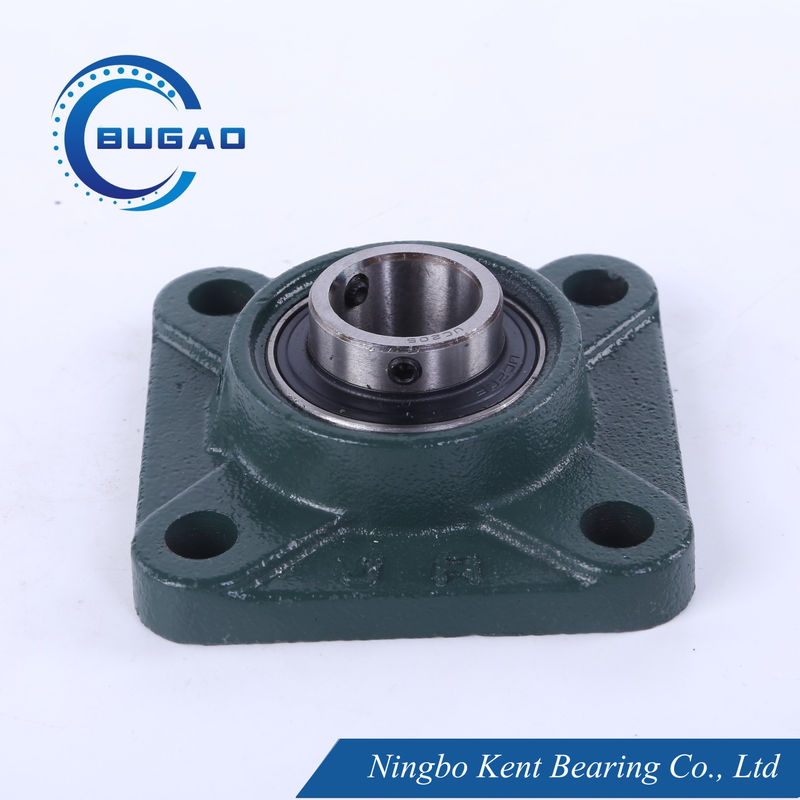

Parâmetros dos rolamentos de esferas da série UCF

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 3

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 6

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 7

Etiquetas:

Rolamentos de esferas de motor

Rolamentos de rolos de cerâmica

Rolamentos selados de borracha

PRODUTOS CONEXOS

Vídeo

ABEC 3 Rolamento de motor elétrico 6200 2RS 6200 ZZ Rolamento de alta precisão

Obtenha o melhor preço

Vídeo

ABEC 5 6001ZZ Rolamento de baixo ruído 6002 2RS Rolamento P5 para motores assíncronos

Obtenha o melhor preço

Vídeo

Rolamento de esferas silencioso de alta precisão 6201ZZ 6201 2RS Rolamento ABEC 3 para motor de ventilador de secretária

Obtenha o melhor preço

Vídeo

6202 Rolamentos de esferas de grande precisão para equipamentos mecânicos

Obtenha o melhor preço

Vídeo

6000 ZZ Rolamento de Esferas de Linha Única Rolamento de Esferas de Motor ABEC-5

Obtenha o melhor preço

Vídeo

Tubos de borracha 6000 2RS de rolamento de esferas ABEC 3 de bomba de piscina de alta velocidade

Obtenha o melhor preço

6203 2RS Universal Standard Size Deep Groove Ball Bearings Preço da fábrica

Obtenha o melhor preço

Vídeo

Revestimento de banheira de lavagem de linha única ABEC 3 6205 2RS Revestimento Z3V3 Z4V4

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Rolamento do motor elétrico

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201

Todas as categorias

Rolamento do motor elétrico

Rolamentos de esferas de sulco profundo

Rolamentos da série 6000

Rolamentos da série 6200

Rolamentos da série 6300

Rolamentos da série 6800

Rolamentos da série 6900

rolamento da elevada precisão

Carregamento P6

Carregamento P5

P4 Rolamento

rolamento em miniatura

Rolamentos não normalizados

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201

Nome da marca:	BUGAO
Número do modelo:	UCP201
MOQ:	Negociável
Preço:	Negotiatable
Detalhes da embalagem:	Embalagem individual, embalagem por tubo, embalagem sob medida
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Marca:

BUGAO

Certificação:

ISO 9001:2015

Número do modelo:

UCP201

Nome do produto:

Rolamento de esferas de bloco de travesseiro

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Código do SH:

8482102000

Estrutura:

Revestimento de almofada/Revestimento de inserção

Serviço OEM:

Customização bem-vinda

Quantidade de ordem mínima:

Negociável

Preço:

Negotiatable

Detalhes da embalagem:

Embalagem individual, embalagem por tubo, embalagem sob medida

Tempo de entrega:

2-4weeks

Termos de pagamento:

T/T, L/C, Western Union

Habilidade da fonte:

30.000.000 de conjuntos

Destacar:

Rolamento de esferas de bloco de travesseiro autoalinhado

Acoplamento de esferas de bloco de travesseiro Z3V3

Z4V4 UCF218 Rolamento

Descrição do produto

UCF201 Principais dimensões:

Parâmetro	Dimensão (mm)
Diâmetro da fenda (d)	12 mm
Diâmetro externo (D)	37 mm
Largura do rolamento (B)	26 mm
Dimensões da base (A × B × H)	70 × 40 × 50 mm
Espaçamento entre o buraco de montagem (J)	60 mm
Diâmetro do buraco de montagem (S)	9 mm

Descrição do diagrama de dimensões:

Diâmetro da fenda (d): 12 mm, adequado para um eixo com um diâmetro de 12 mm.
Diâmetro externo (D): 37 mm, indicando o diâmetro do anel externo do rolamento.
Largura do rolamento (B): 26 mm, representando a largura do rolamento.
Dimensões da base (A × B × H): 70 mm ( comprimento) × 40 mm (largura) × 50 mm (altura), indicando o tamanho da caixa quadrada.
Espaçamento entre os furos de montagem (J): 60 mm, representando a distância entre o centro e o centro dos furos de montagem.
Diâmetro do buraco de montagem (S): 9 mm, indicando o diâmetro do buraco de montagem

Tabela de comparação de precisão:

Grau de precisão	Norma ABEC	Padrão GB (China)	Descrição
Z3	ABEC-3	P6	Alta precisão, adequada para aplicações que exijam uma operação suave e baixo ruído.
Z4	ABEC-5	P5	Muito alta precisão, utilizada em aplicações de alta velocidade e alta precisão.

Vantagens dos rolamentos Z3 e Z4

Alta precisão:
- Os rolamentos Z3 e Z4 são fabricados com tolerâncias rigorosas, garantindo um desempenho suave e consistente.
- O Z4 oferece maior precisão do que o Z3, tornando-o adequado para aplicações mais exigentes.
Baixo Ruído e Vibração:
- O processo de fabricação preciso reduz o ruído e as vibrações, tornando estes rolamentos ideais para aplicações onde a operação silenciosa é essencial.
Capacidade de alta velocidade:
- Os rolamentos Z3 e Z4 são concebidos para funcionar a altas velocidades com o mínimo de atrito, garantindo eficiência e longevidade.
Durabilidade:
- Os materiais de alta qualidade e a fabricação de precisão aumentam a durabilidade e a capacidade de carga destes rolamentos.
Versatilidade:
- Adequado para uma ampla gama de indústrias, incluindo automóveis, aeroespacial, equipamentos médicos e máquinas de precisão.

Aplicações dos rolamentos Z3 e Z4

Z3 Rolamentos:
- Motores elétricos: Utilizado em motores de pequeno a médio porte para uma operação suave e silenciosa.
- Eletrodomésticos: Encontrada em máquinas de lavar roupa, geladeiras e ar condicionado.
- Equipamento de escritório: Usado em impressoras, scanners e copiadoras para um desempenho confiável.
- Máquinas industriais gerais: Adequado para bombas, ventiladores e máquinas ligeiras.
Z4 Rolamentos:
- Máquinas de alta velocidade: Usado em máquinas-ferramentas, fendões e robótica para operações de alta velocidade e alta precisão.
- Equipamento médico: Essencial para máquinas de ressonância magnética, brocas dentárias e outros dispositivos médicos de precisão.
- Aeronáutica: Utilizado em componentes de aeronaves onde a precisão e a fiabilidade são críticas.
- Automóveis: Encontrado em transmissões, hubs de rodas e motores de veículos elétricos para alto desempenho.

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 0

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 1

Parâmetros dos rolamentos de esferas da série UCF

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 3

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Ampla aplicação dos rolamentos de blocos de travesseiro


Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 6

Rolamentos de esferas de blocos de almofadas autoalinhados Z3V3 Z4V4 UCF201 7

Etiquetas:
