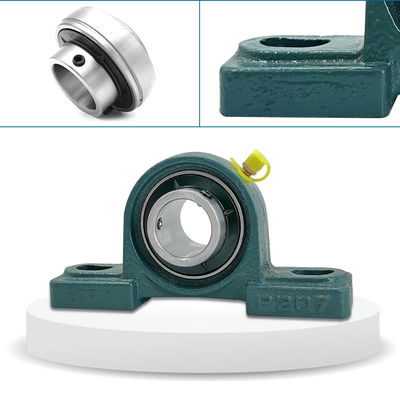

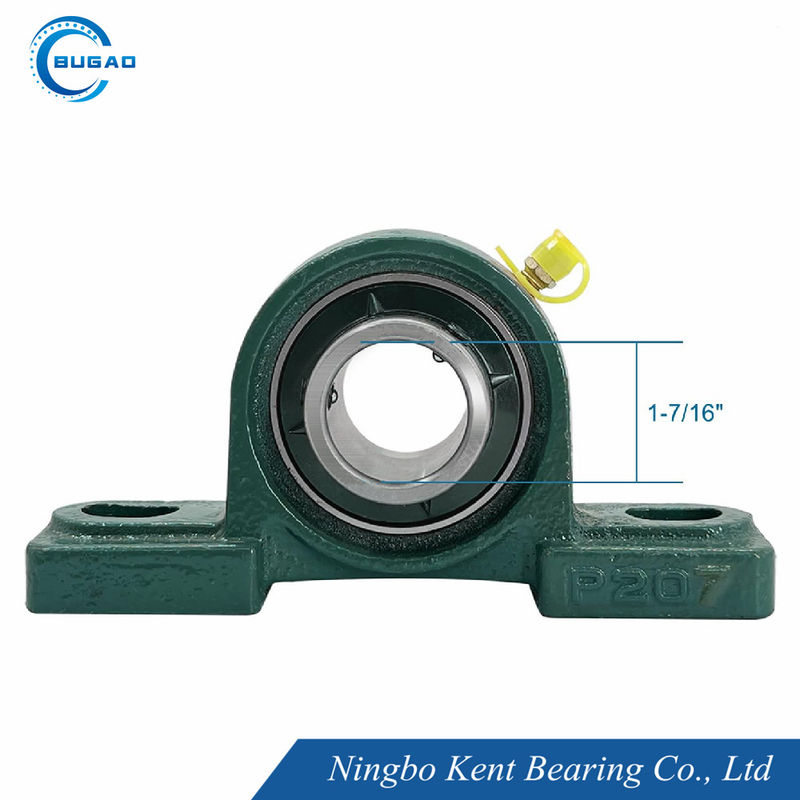

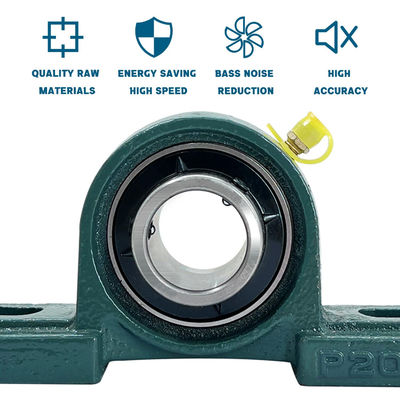

Z1V1 Z2V2 Rolamentos de esferas de blocos de almofadas UCP201 UCP204 UCP205 Rolamentos ABEC 1

Name: Z1V1 Z2V2 Rolamentos de esferas de blocos de almofadas UCP201 UCP204 UCP205 Rolamentos ABEC 1
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCP210
Availability: InStock

Nome da marca:	BUGAO
Número do modelo:	UCP210
MOQ:	Negociável
Preço:	Negotiatable
Tempo de entrega:	2-4weeks
Condições de pagamento:	T/T, L/C, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Certificação:

ISO9001:2015

Carregando o nome:

Rolamentos de esferas de blocos de almofadas

Materiais:

Aço de rolamento (GCr15), aço inoxidável, cerâmica, etc.

Precisão:

P0, P6, P5, P4

Autorização:

C2, C0, C3, C4

Especificações:

A partir de 1 de janeiro de 2016, a taxa de variação do nível de produção deve ser igual ou superior

classe de tolerância:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Ruído e vibrações:

Z1V1, Z2V2, Z3V3, Z4V4

Auto-alinhamento:

- Sim, sim.

Código do SH:

8482102000

Serviço OEM:

Customização bem-vinda

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Resíduos:

Rico.

Estrutura:

Revestimento de almofada/Revestimento de inserção

Material de rolamento:

Aço cromado Gcr-15

Material do bloco:

Ferro fundido

Dureza:

HRC 58-62

Serviço OEM:

Disponível

Aplicação:

Máquinas e aparelhos para a agricultura

Detalhes da embalagem:

Embalagens individuais, industriais/tubos

Habilidade da fonte:

3000000 conjuntos

Destacar:

Z1V1 Rolamentos de esferas de blocos de almofadas

Acessórios para almofadas UCP201

UCP205 Localização ABEC 1

Descrição do produto

Acessórios para almofadas UCP201 UCP204 UCP205

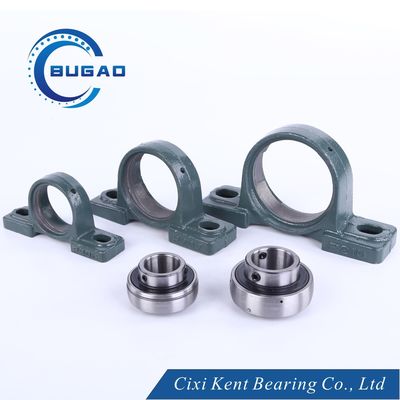

Introdução aos rolamentos esféricos da série UCP

Os rolamentos de bloco de travesseiro da série UCP são conhecidos por sua durabilidade, facilidade de instalação e versatilidade.tornando-os ideais para várias aplicações industriais, como transportadores, máquinas agrícolas e equipamento de manipulação de materiais.

Comparação dos rolamentos UCP201 e UCP204

Características	UCP201 Rolamento	UCP204 Rolamento
Capacidade de carga	Moderado	Alto
Tamanho	Compacto	Maior
Aplicação	Aplicações ligeiras a médias	Aplicações pesadas
Custo	Baixo	Mais alto
Durabilidade	Muito bem.	Excelente.

Conclusão

Os rolamentos de blocos de travesseiro UCP201 e UCP204 proporcionam cada um benefícios distintos adaptados às necessidades específicas da aplicação.Considerando que o UCP204 é mais adequado para condições de trabalho pesado;.

UCP201 UCP204 UCP205图片的图像结果

Z1V1 Z2V2 Rolamentos de esferas de blocos de almofadas UCP201 UCP204 UCP205 Rolamentos ABEC 1 1

Parâmetros dos rolamentos dos blocos de almofadas da série UCP

Ampla aplicação dos rolamentos de blocos de travesseiro

Máquinas industriais
Agropecuária
Construção e mineração
Automóveis e Transportes
Energia e geração de energia
Sistemas de climatização
Marinha e construção naval
Indústria do papel e da celulose
Fabricação geral

Customização Bem-vinda:

Podemos imprimir a sua marca (logo, obra de arte) no escudo ou gravar a sua marca com laser no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Outros dados técnicos dos rolamentos

Z1V1 Z2V2 Rolamentos de esferas de blocos de almofadas UCP201 UCP204 UCP205 Rolamentos ABEC 1 3

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
