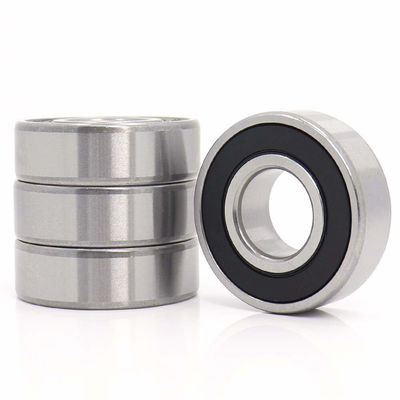

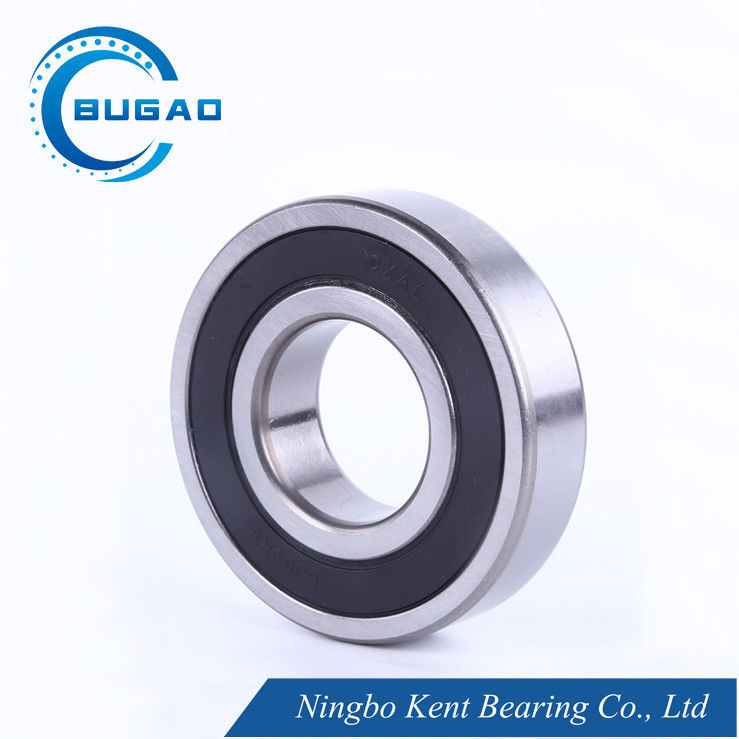

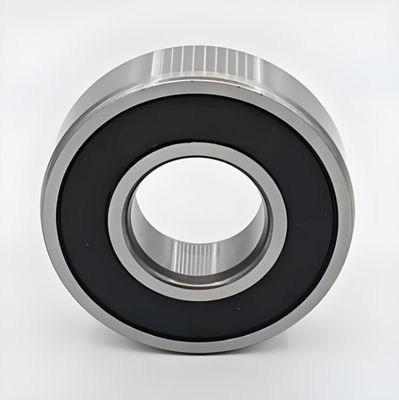

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis

Nome da marca:	BUGAO/NBKT
Número do modelo:	1601 1602 1603 1604
MOQ:	1,000 sets
Preço:	Negoiatiable
Tempo de entrega:	Negotiable
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

ISO9001:2015

Material:

Aço de rolamento, aço carbono, etc.

Precisão:

P0, P6, P5, P4

Liberação:

C2, C0, C3, C4

Especificação:

Aberto, z, zz, rz, 2rz, rs, 2rs

Fechamentos:

Aberto, Selado e Protegido

Número de linha:

Linha única

Ruído e vibração:

Z1V1, Z2V2, Z3V3, Z4V4

Embalagem:

Embalagem individual, embalagem por tubo, embalagem sob medida

Método de envio:

Por via expressa, por mar, por via aérea, negociável

Código HS:

8482102000

Serviço OEM:

Customização bem-vinda

Packaging Details:

Single/Barrels Package

Supply Ability:

30,000,000 sets

Destacar:

Rolamentos de esferas da série 16 para veículos

1601 rolamentos de esferas para sistemas de transmissão

Rolamentos de motores elétricos para máquinas têxteis

Descrição do produto

Os rolamentos da série 16 polegadas são amplamente utilizados na indústria automóvel, máquinas-ferramenta, motores elétricos, bombas de água, máquinas têxteis, etc. A série 16 polegadas é utilizada principalmente no sistema de transmissão,Sistema de suspensão e sistema de direção de automóveis, para assegurar o bom funcionamento e manuseamento dos veículos

Os rolamentos Kent têm as vantagens de alta velocidade, baixo ruído, alta precisão e longa vida útil.

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis 0

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis 1

Fundamentos Rolamentos - Não, não.	Aborrecido d mm polegada	Diâmetro externo D mm polegada	Largura W mm polegada	Radius r mm polegada	Carga básica Classificação KN		Complemento de bola
					Dinâmica	Estática	- Não, não.	Tamanho mm
					Dinâmica	Estática
					C	CO
1601	4.763.1875	17.463.6875	6.350.2500	0.3.012	1.511	0.724	6	3.969
1602	6.350.2500	17.463.6875	6.350.2500	0.3.012	1.511	0.724	9	2.831
1603	7.938.3125	22.225.8750	7.144.2812	0.3.012	2.547	1.342	7	3.969
1604	9.525.3750	22.225.8750	7.144.2812	0.3.012	2.547	1.342	7	3.969
1605	7.938.3125	23.019.9062	7.938.3125	0.3.012	2.547	1.342	7	3.969
1606	9.525.3750	23.019.9062	7.938.3125	0.3.012	2.547	1.342	7	3.969
1607	11.113.4375	23.019.9062	7.938.3125	0.3.012	3.556	1.938	7	3.969
1614	9.525.3750	28.575 1.1250	9.525.3750	0.3.012	3.921	2.245	8	4.763
1615	11.113.4375	28.575 1.1250	9.525.3750	0.3.012	3.921	2.245	8	4.763
1616	12.700.5000	28.575 1.1250	9.525.3750	0.3.012	3.921	2.245	8	4.763
1620	11.113.4375	34.925 1.3750	11.113.4375	0.6.024	5.881	3.471	10	4.763
1621	12.700.5000	34.925 1.3750	11.113.4375	0.6.024	5.881	3.471	10	4.763
1622	14.288.5625	34.925 1.3750	11.113.4375	0.6.024	5.881	3.471	10	4.763
1623	15.875.6250	34.925 1.3750	11.113.4375	0.6.024	5.881	3.471	10	4.763
1628	15.875.6250	41.275. Um.6250	12.700.5000	0.6.024	7.232	4.45	9	6.35
1630	19.050.7500	41.275. Um.6250	12.700.5000	0.6.024	7.232	4.45	9	6.35
1633	15.875.6250	44.450 1.7500	12.700.5000	1.0.039	7.232	4.45	9	6.35
1635	19.050.7500	44.450 1.7500	12.700.5000	1.0.039	7.232	4.45	9	6.35

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis 2

Classe de tolerância ABEC-1 ABEC-1 (P0)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
1) 10.6	2.5	0	- 8	10	8	6	6	10	0	- 40	12
2.5	10	0	- 8	10	8	6	6	10	0	- 120	15
10	18	0	- 8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- Doze	15	12	9	9	15	0	- 120	20
50	80	0	- 15.	19	19	11	11	20	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 8	10	8	6	10	6	15	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13	16	13	10	20	10	25
80	120	0	- 15.	19	19	11	26	11	35
120	150	0	- 18 anos.	23	23	14	30	14	40

ABEC-3Classe de tolerânciaABEC-3 (P6)

Anel interno									Tolerância em um/s
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Série de diâmetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	alto	baixa	Max.
11 e 10.6	2.5	0	- 7	9	7	5	5	5	0	- 40	12
2.5	10	0	- 7	9	7	5	5	6	0	- 120	15
10	18	0	- 7	9	7	5	5	7	0	- 120	20
18	30	0	- 8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- Doze	15	15	9	9	10	0	- 150	25

Anel externo									Tolerância em um/s
D mm		Δdmp		VDp²)⁴) Série de diâmetros de rolamentos abertos			Rolamentos com tampa²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.				Max.	Max.	alto	baixa	Max.
1) 2.5	6	0	- 7	9	7	5	9	5	8	Identico a ΔBs e VBs do anel interno do mesmo rolamento
6	18	0	- 7	9	7	5	9	5	8
18	30	0	- 8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13	16	16	10	20	10	18
120	150	0	- 15.	19	19	11	25	11	20

ABEC-5Classe de tolerânciaABEC-5 (P5)

Anel interno									Tolerância em um/s
d mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Irmã³⁾	ΔBs	Vbs
Acabou.	incluindo	alto	baixa	Max.		3	Max.	Max.	Max.	Alto	Baixo	Max.
1) 10.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150	6

Anel externo									Tolerância em um/s
D mm		Δdmp		Vdp2) Série de diâmetros		Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	S.D.⁴⁾SD1⁵⁾	Mar^{4) 5)}	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	Max.			Max.	Max.	Max.	Alto	Baixo	Max.
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- 7	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe de tolerânciaABEC-7 (P4)

Anel interno												Tolerância em um/s
d mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Baixo	Max.
1) 10.6	2.5	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- Quatro	0	- Quatro	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7	0	- 5	7	5	3.5	4	5	5	0	- 150	- 150	4

Anel externo												Tolerância em um/s
D mm		Δdmp		Δds		Vdp2) Série de diâmetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
Acabou.	incluindo	alto	baixa	alto	baixa	Max.		Max.	Max.	Max.	Max.	Alto	baixa	Max.
1) 2.5	6	0	- Quatro	0	- Quatro	4	3	2	3	4	5	Identico a ΔBs e VBs do anel interno do mesmo rolamento		2.5
6	18	0	- Quatro	0	- Quatro	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- 7	0	- 7	7	5	3.5	5	4	5			3
80	120	0	- 8	0	- 8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Dados de tolerância para vibração de rolamento único

D	V			V1			V2			V3			V4
mm	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto	Baixo	Médio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleração de vibração máxima do rolamento único

D	Série de diâmetros ((0)				Série de diâmetros ((2)					Série de diâmetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

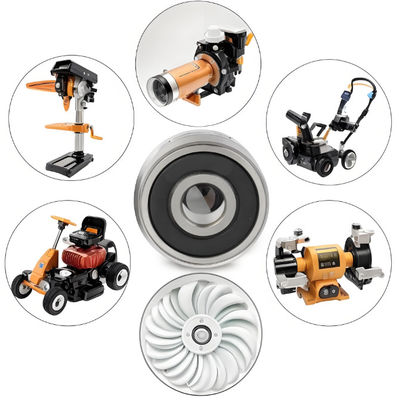

Amplas aplicações de rolamentos de esferas de ranhura profunda

æ·±æ²çè½´æ¿ åºç¨.jpg

Customização Bem-vinda:

Podemos imprimir a sua marca (logotipo, obra de arte) no escudo ou gravar com laser a sua marca no escudo.
Podemos personalizar a sua embalagem de acordo com o seu desenho.
Todos os direitos autorais pertencem aos clientes e prometemos não divulgar nenhuma informação.

Embalagem e transporte:

Os rolamentos de esferas de sulco profundo serão embalados de forma segura individualmente, ou embalagem de tubo ou embalados como embalagem de personalização
O método de transporte é negociável.

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis 5

Rolamentos de esferas de 16 polegadas da série 1601 1602 1603 1604 para sistemas de transmissão de veículos, máquinas-ferramentas, máquinas têxteis 6
